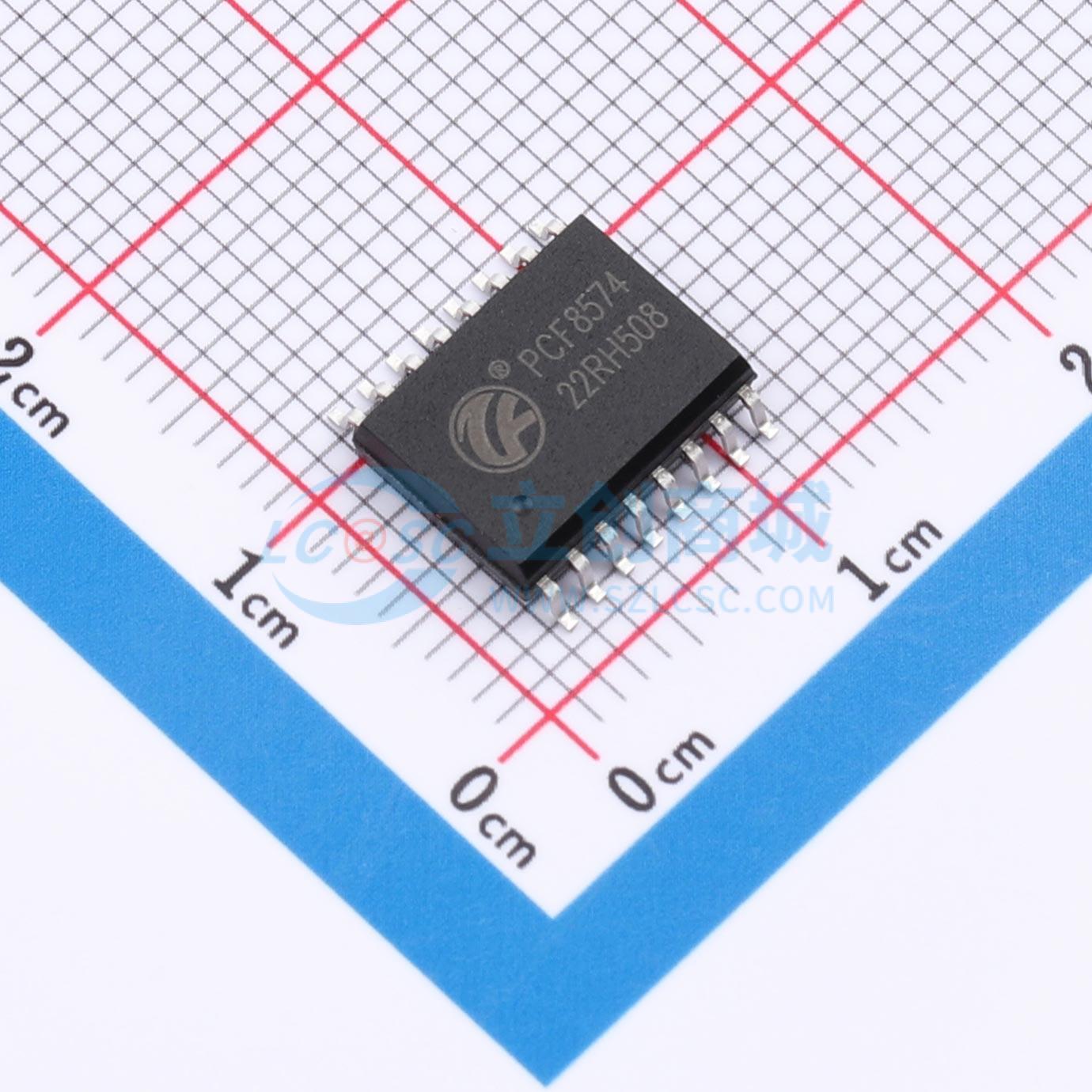

温馨提醒：图片仅供参考，商品以实物为准

PCF8574WS16ARAE

远程8位I/O扩展器，支持I2C总线和中断功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PCF8574 具有中断的远程 8 位I2C总线 I/O 扩展器
品牌名称: GR(国睿)
商品型号: PCF8574WS16ARAE
商品编号: C49443602
商品封装: SOP-16-300mil
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

PCF8574通过双线双向I²C总线（串行时钟（SCL）、串行数据（SDA））提供通用远程I/O扩展。该器件包含八个准双向端口、100kHz I²C总线接口、三个硬件地址输入以及工作电压范围为2.5 V至6 V的中断输出。准双向端口可独立配置为输入以监控中断状态或键盘，或作为输出以驱动LED等指示器件。系统主控可通过单个寄存器读取输入端口或写入输出端口。低有效开漏中断输出（INT）可连接至微控制器的中断逻辑，当任何输入状态与其对应的输入端口寄存器状态不同时激活。它用于向微控制器指示输入状态已发生变化，无需微控制器通过I²C总线持续轮询输入寄存器。

商品特性

I²C总线至并行端口扩展器
100kHz I²C总线接口（标准模式I²C总线）
工作电源电压2.5 V至6 V
8位远程I/O引脚，上电时默认为输入
锁存输出可直接驱动LED
低有效开漏中断输出
使用三个地址引脚可编程八个从机地址
低待机电流（典型值0 uA）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C
	I/O 数量	8
	是否有中断输出	有中断输出
	输出类型	准双向口输出
	灌电流(IOL)	10mA

	属性	参数值
	拉电流(IOH)	30uA
	时钟频率(fc)	100kHz
	支持设备数量	8
	功能特性	内置LED驱动；级联与地址扩展
	工作电压	2.5V~6V
	工作温度	-40℃~+85℃
