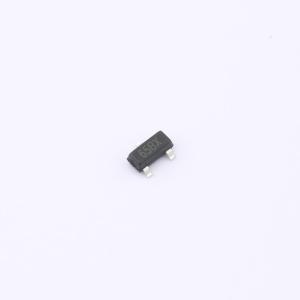

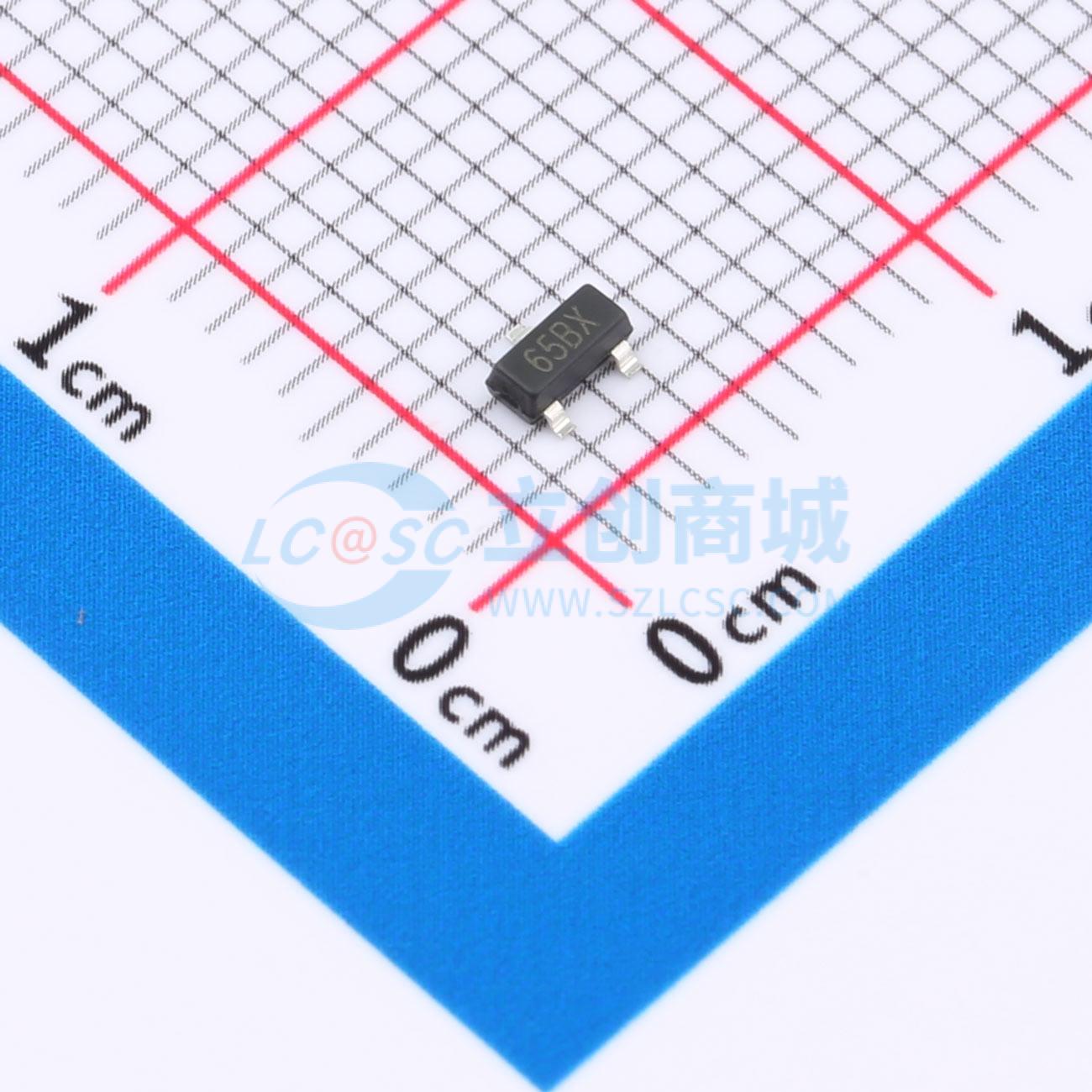

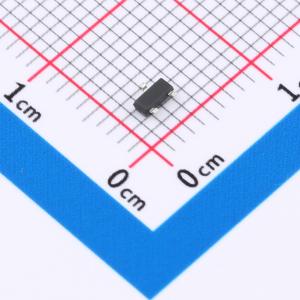

XC6206P122MR-Y
300mA 8V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一种高精度、低功耗的三端正电压调节器，采用CMOS和激光微调技术制造。该系列可提供大电流，且压降非常小。由限流器电路、驱动晶体管、精密参考电压和误差校正电路组成，与低ESR陶瓷电容兼容。限流器的折返电路可作为短路保护以及输出引脚的输出电流限制器。输出电压通过激光微调技术进行内部调整，可在1.2V至5.0V范围内以0.1V的增量进行选择。采用SOT-23封装。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- XC6206P122MR-Y
- 商品编号
- C49446785
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 8V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 55dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5uA | |
| 噪声 | 30uVrms | |
| 功能特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | - | |
| 输出通道数 | 1 |
商品概述
XC6206PxxxMR-Y 是一款采用 CMOS 和激光微调技术制造的高精度、低功耗、三端、正电压稳压器。该系列能够提供大电流，同时具有极小的压差。其内部包含电流限制电路、驱动晶体管、精密参考电压和误差校正电路。该系列兼容低 ESR 陶瓷电容器。电流限制器的折返电路既可作为短路保护，也可作为输出引脚的输出电流限制器。输出电压通过内部激光微调技术设定，可在 1.2V 至 5.0V 范围内以 0.1V 为步进选择。该器件提供 SOT-23 封装。
商品特性
- 低功耗
- 低压差
- 低温漂系数
- 低静态电流：6V 时为 5uA
- 输出电压精度：容差 ±2%
应用领域
- 电池供电设备
- 参考电压源
- 相机与摄像机
- 便携式音视频系统
- 移动电话
