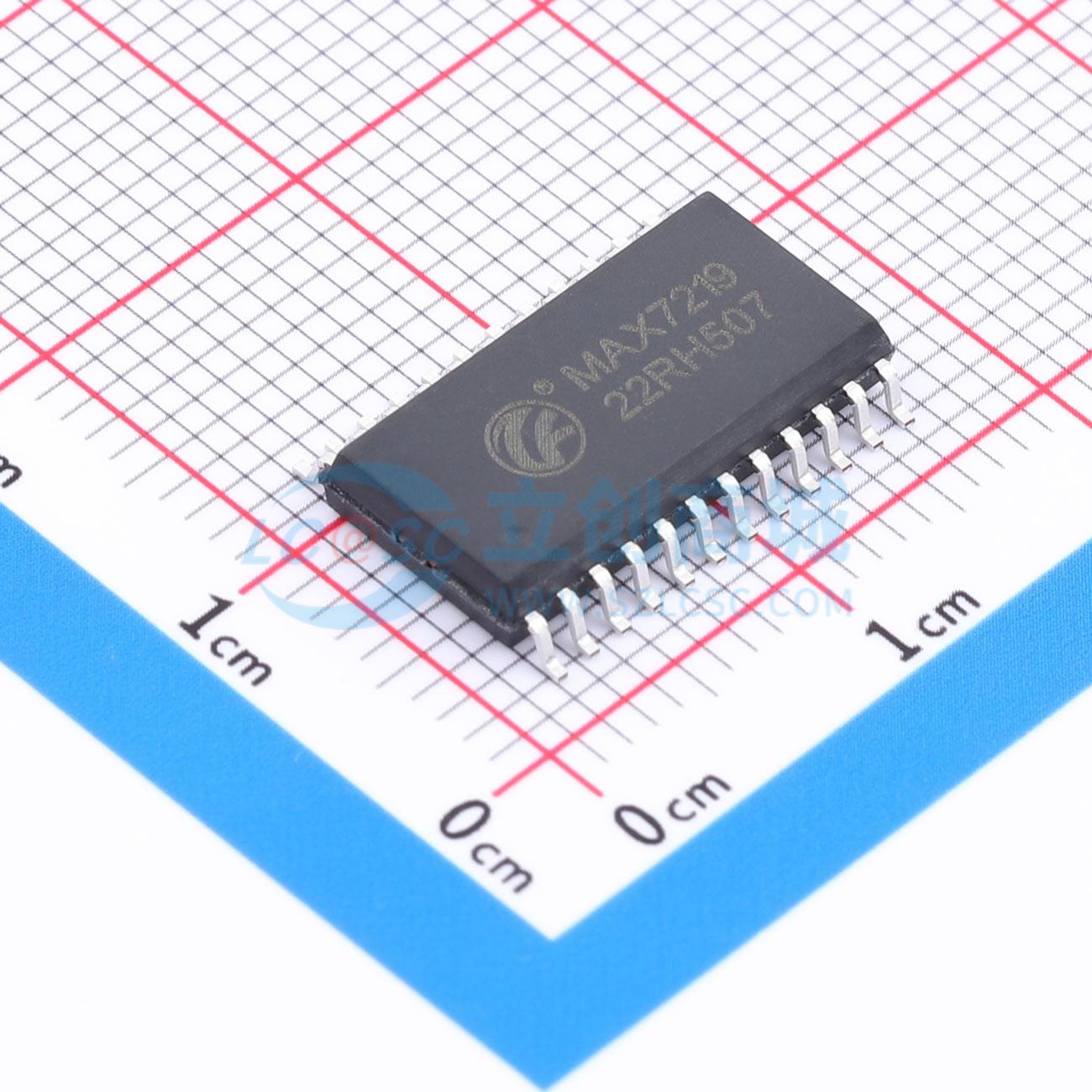

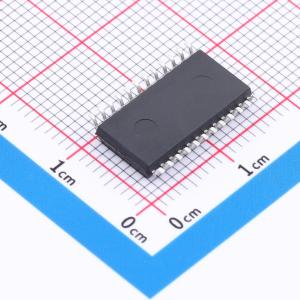

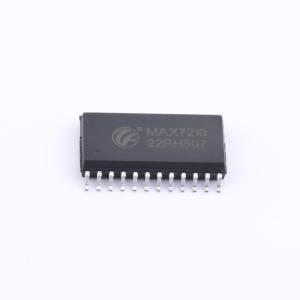

MAX7219WS24ARAE
串行接口8位LED显示驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 串行接口、8位、LED显示驱动器
- 品牌名称
- GR(国睿)
- 商品型号
- MAX7219WS24ARAE
- 商品编号
- C49443603
- 商品封装
- SOP-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x8位 | |
| 接口类型 | 3线串行接口 | |
| 工作电压 | 4V~5.5V | |
| 时钟频率(fc) | - | |
| 静态电流 | 150uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 320mA | |
| 段驱动电流 | 30mA | |
| 功能特性 | 上电显示消隐；BCD输入锁存功能；可级联功能；PWM调光；内置显示RAM；灯测试功能 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
MAX7219 是紧凑型串行输入/输出共阴极显示驱动器，用于将微处理器连接至最多 8 位数字的 7 段数码 LED 显示器、条形图显示器或 64 个独立 LED。片上集成了 BCD 码 B 解码器、多路扫描电路、段驱动和位驱动以及一个存储每个数字的 8×8 静态 RAM。仅需一个外部电阻即可设置所有 LED 的段电流。
便利的 3 线串行接口可连接所有常见的微处理器。可单独寻址和更新各个数字，而无需重写整个显示。MAX7219 还允许用户为每个数字选择 BCD 解码或无解码模式。
该器件包括 150μA 低功耗关断模式、模拟和数字亮度控制、允许用户显示 1 至 8 位数字的扫描限制寄存器，以及一个强制所有 LED 点亮的测试模式。
商品特性
- 独立 LED 段控制
- 解码/无解码数字选择
- 150μA 低功耗关断（数据保持）
- 数字和模拟亮度控制
- 上电时显示消隐
- 驱动共阴极 LED 显示器
