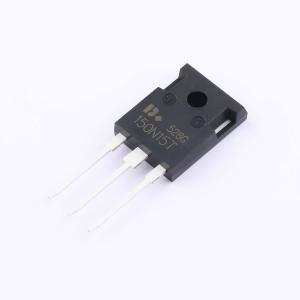

温馨提醒：图片仅供参考，商品以实物为准
DOG150N15T
N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SGT工艺/N管/150V/150A/6mΩ/(典型5mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DOG150N15T
- 商品编号
- C49441959
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 5mΩ@10V | |
| 耗散功率(Pd) | 291W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 130nC@10V | |
| 输入电容(Ciss) | 9nF | |
| 反向传输电容(Crss) | 17pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 529pF |
商品特性
- VDS = 150 V,ID = 150 A,VGS = 10 V 时,RDS(ON) < 6 m Ω(典型值:5 m Ω)
- 低栅极电荷。
- 有环保型器件可供选择。
- 采用先进的高单元密度SGT技术,实现超低RDS(ON)。
- 采用散热性能良好的出色封装。
应用领域
- DC-DC 转换器
- 电源管理功能
- 同步整流应用
