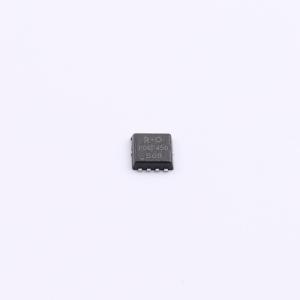

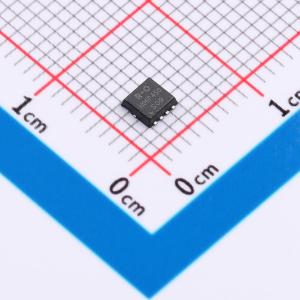

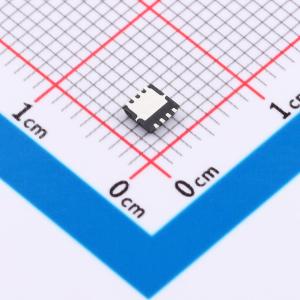

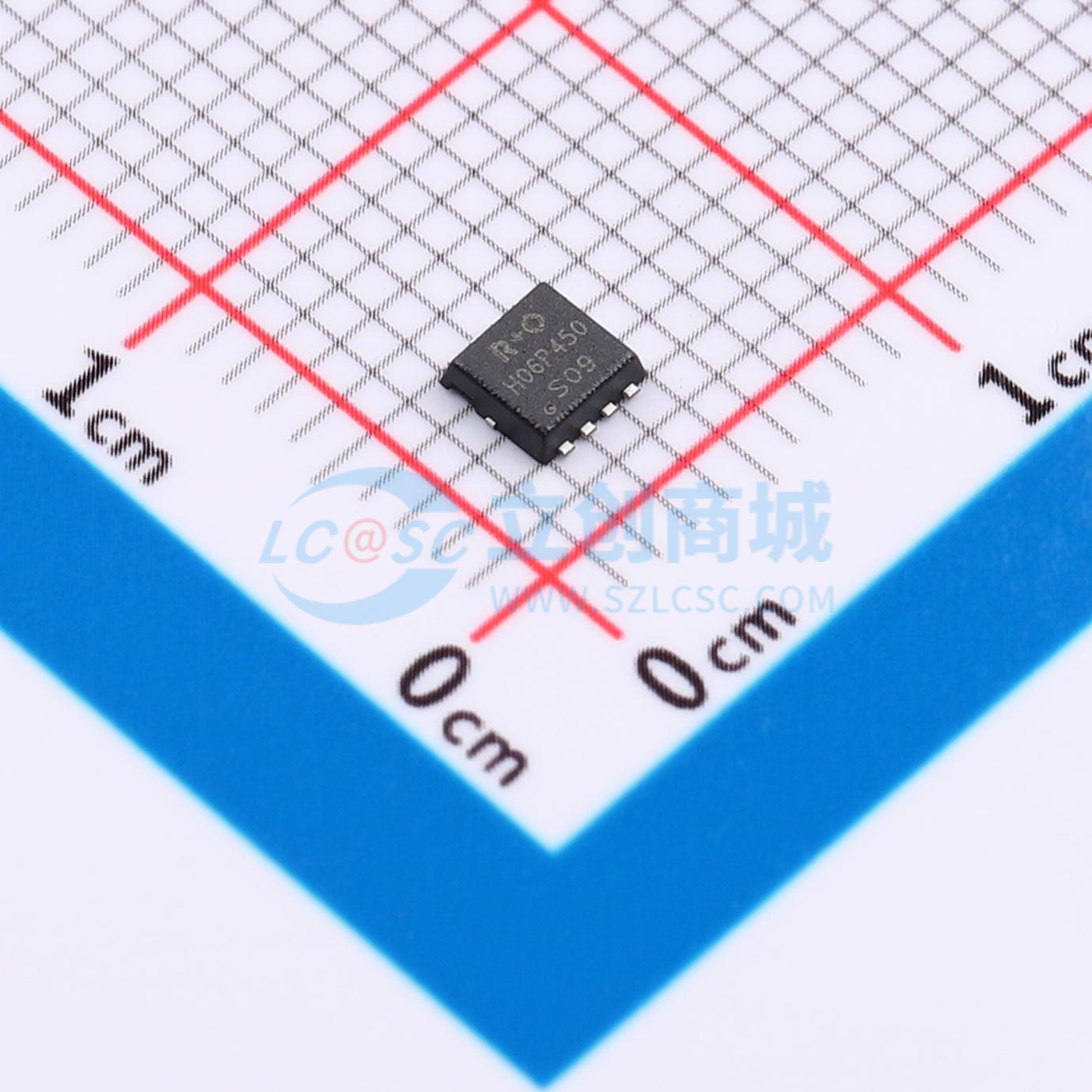

HD306P450S
60V 20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = -60 V。 ID = -20 A。 RDS(on)@VGS = -10 V < 29 mΩ。 Trench Power LV MOSFET技术。 电压控制小信号开关。 快速开关速度。应用：电源开关应用。 负载开关
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HD306P450S
- 商品编号
- C49423978
- 商品封装
- PDFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 29mΩ@10V | |
| 耗散功率(Pd) | 24W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 62.3nC@10V | |
| 输入电容(Ciss) | 3.285nF | |
| 反向传输电容(Crss) | 180pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = -60 V
- 漏极电流(ID) = -20 A
- 栅源电压(VGS)为 -10 V 时,导通电阻(RDS(on)) < 29 mΩ
- 沟槽功率低压 MOSFET 技术
- 电压控制小信号开关
- 快速开关速度
应用领域
- 电源开关应用
- 负载开关
- 电源管理
