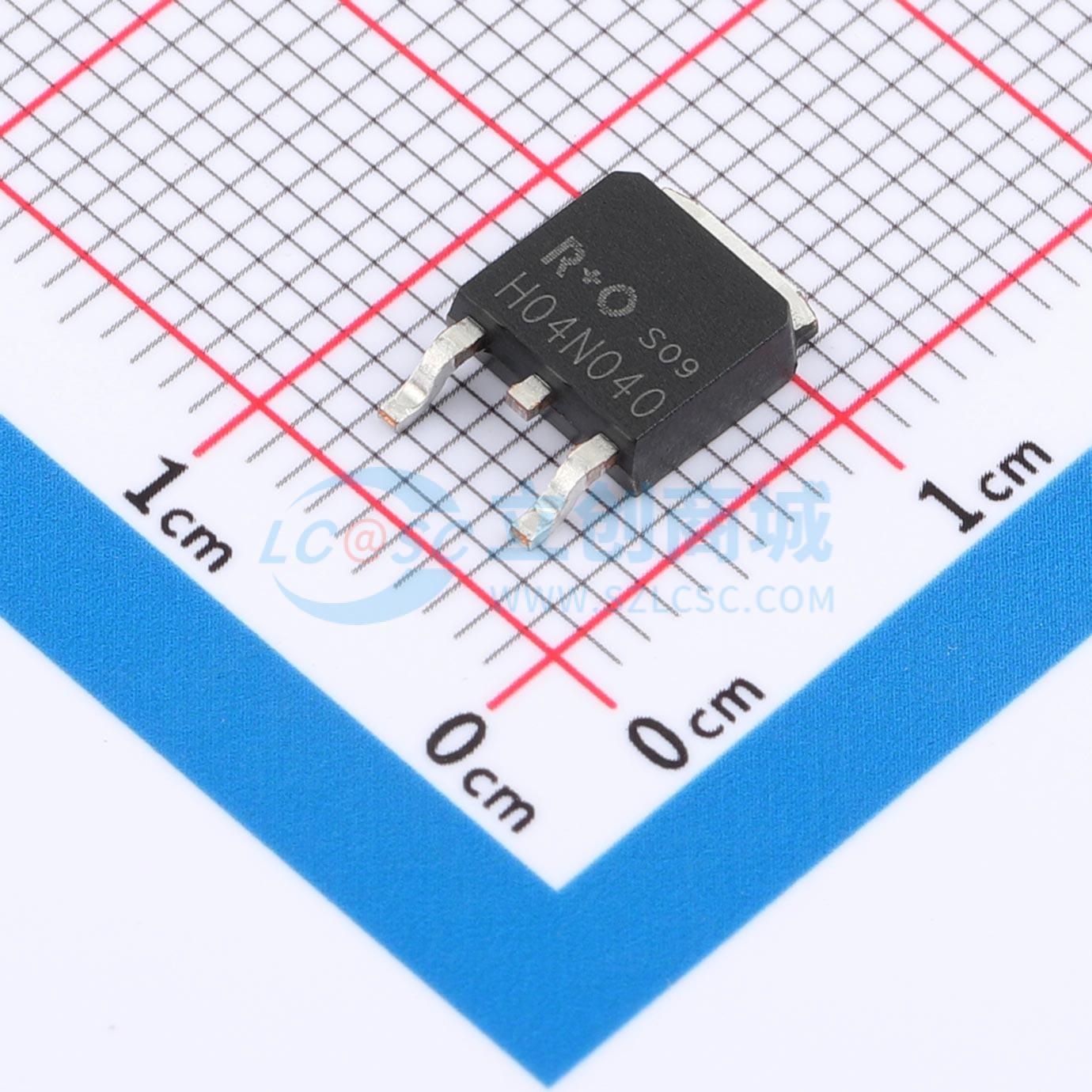

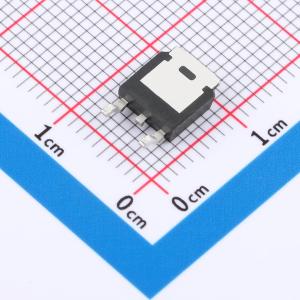

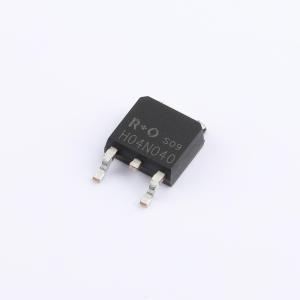

温馨提醒：图片仅供参考，商品以实物为准
HB04N040S
40V 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 40V。ID = 100A。RDS(on)@VGS = 10V < 4mΩ。RDS(on)@VGS = 4.5V < 6mΩ。雪崩能量测试。快速开关速度。应用：电源开关应用。负载开关
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HB04N040S
- 商品编号
- C49423979
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 4mΩ@10V,30A | |
| 耗散功率(Pd) | 56.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 120.1nC@10V | |
| 输入电容(Ciss) | 6.72nF@20V | |
| 反向传输电容(Crss) | 411pF@20V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = 40V
- 漏极电流（ID） = 100 A
- 栅源电压（VGS） = 10 V时，导通电阻（RDS(on)） < 4 mΩ
- 栅源电压（VGS） = 4.5 V时，导通电阻（RDS(on)） < 6 mΩ
- 经过雪崩能量测试
- 开关速度快
- 改善了dv/dt能力，坚固性高
应用领域
- 功率开关应用
- 负载开关
- 电源管理
