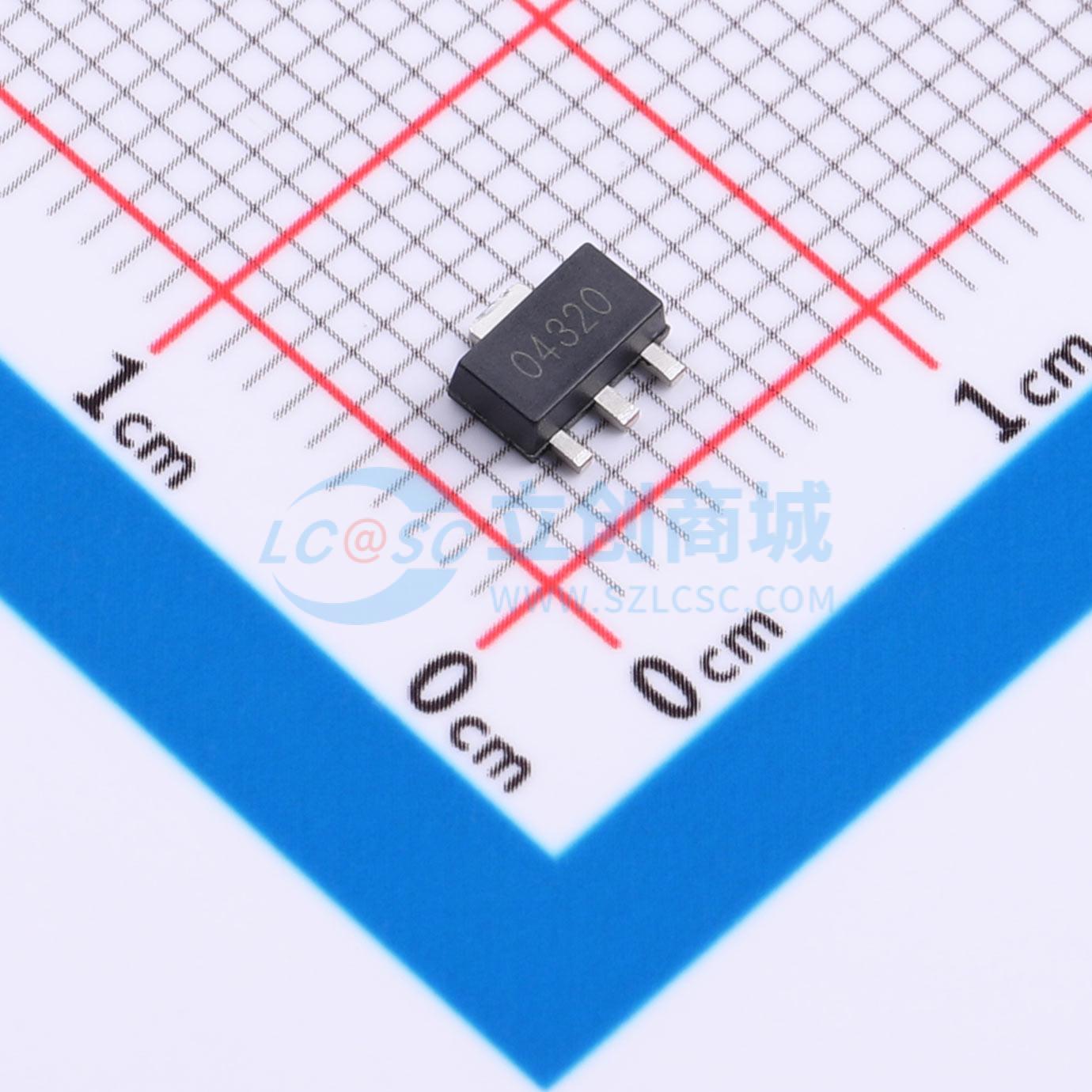

HV04P320S
40V 8.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -40 V。 ID = -8.5 A。 RDS(on)@VGS = -10 V < 32 mΩ。 RDS(on)@VGS = -4.5 V < 40 mΩ。 雪崩能量测试。 快速开关速度。应用：同步整流。 DC/DC转换器
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HV04P320S
- 商品编号
- C49424010
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.137505克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 8.5A | |
| 导通电阻(RDS(on)) | 32mΩ@10V,6A | |
| 耗散功率(Pd) | 3.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.38nF@20V | |
| 反向传输电容(Crss) | 115pF@20V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -40 V
- 漏极电流（ID） = -8.5 A
- 栅源电压（VGS）为 -10 V 时，导通电阻（RDS(on)） < 32 mΩ
- 栅源电压（VGS）为 -4.5 V 时，导通电阻（RDS(on)） < 40 mΩ
- 经过雪崩能量测试
- 快速开关速度
- 改善的 dv/dt 能力，高耐用性
应用领域
- 同步整流
- DC/DC 转换器
