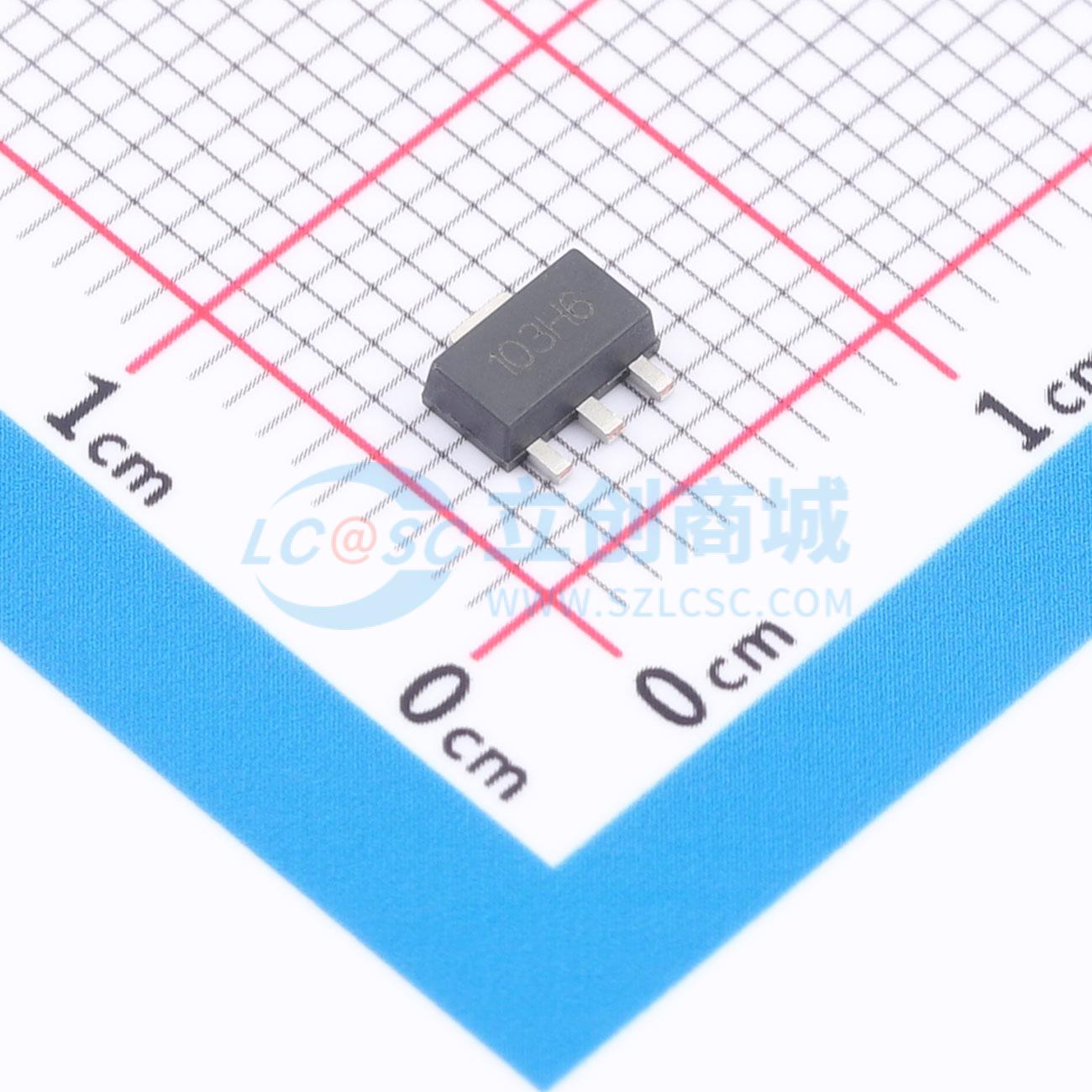

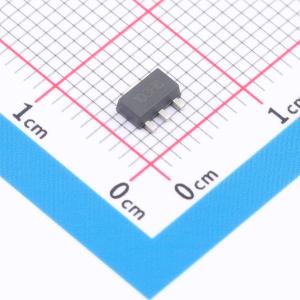

HV10P3H6S
100V 2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = -100 V。ID = -2 A。RDS(on)@VGS = -10 V < 200 mΩ。RDS(on)@VGS = -4.5 V < 230 mΩ。Avalanche energy tested。Fast Switching Speedze。应用：DC/DC Converter。Power Management Switches
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HV10P3H6S
- 商品编号
- C49424011
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.137505克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 200mΩ@10V,2A | |
| 耗散功率(Pd) | 3.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 1.31nF@50V | |
| 反向传输电容(Crss) | 35pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压（VDS） = -100 V
- 漏极电流（ID） = -2 A
- 栅源电压（VGS）为 -10 V 时，导通电阻（RDS(on)） < 200 mΩ
- 栅源电压（VGS）为 -4.5 V 时，导通电阻（RDS(on)） < 230 mΩ
- 经过雪崩能量测试
- 开关速度快
- 改善了 dv/dt 能力，具有高耐用性
应用领域
- 直流-直流转换器
- 电源管理开关
- LED 背光
