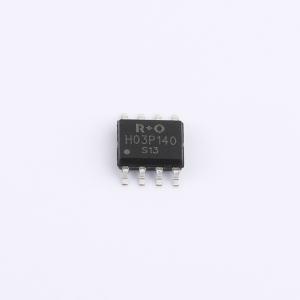

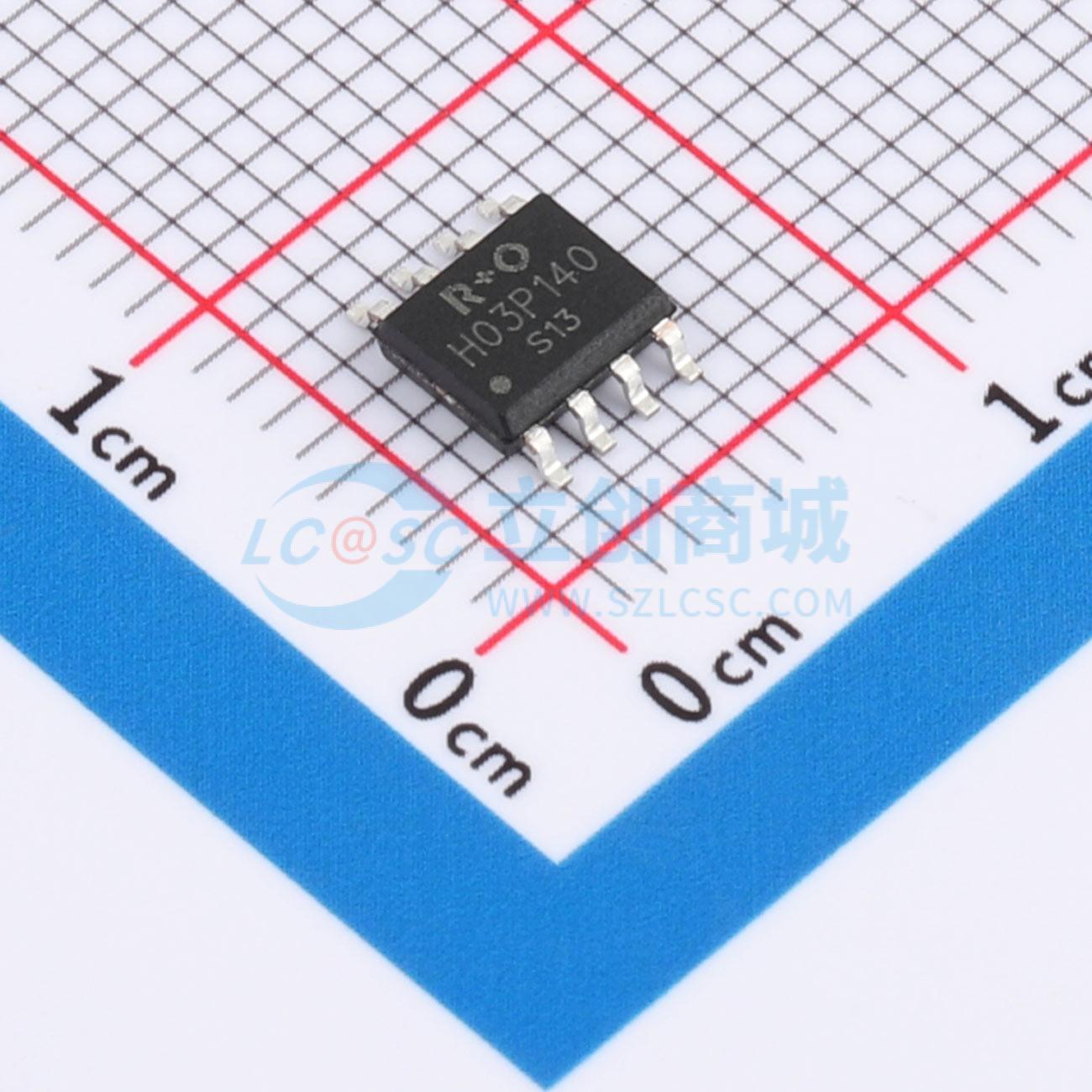

温馨提醒：图片仅供参考，商品以实物为准
HP803P140S
30V 12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = -30 V。 ID = -12 A。 RDS(on)@VGS = -10 V < 12 mΩ。 RDS(on)@VGS = -4.5 V < 15 mΩ。 低栅极电荷和导通电阻。 快速开关速度。应用：便携式设备的负载开关。 电源开关应用
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HP803P140S
- 商品编号
- C49423982
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.173181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 1.6W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 76.7nC@10V | |
| 输入电容(Ciss) | 3.625nF | |
| 反向传输电容(Crss) | 398pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- VDS = -30 V
- ID = -12 A
- 在VGS = -10 V时,RDS(导通) < 12 mΩ
- 在VGS = -4.5 V时,RDS(导通) < 15 mΩ
- 低栅极电荷和低导通电阻
- 快速开关速度
- 改善的dv/dt能力,高耐用性
应用领域
- 便携式设备的负载开关
- 功率开关应用
