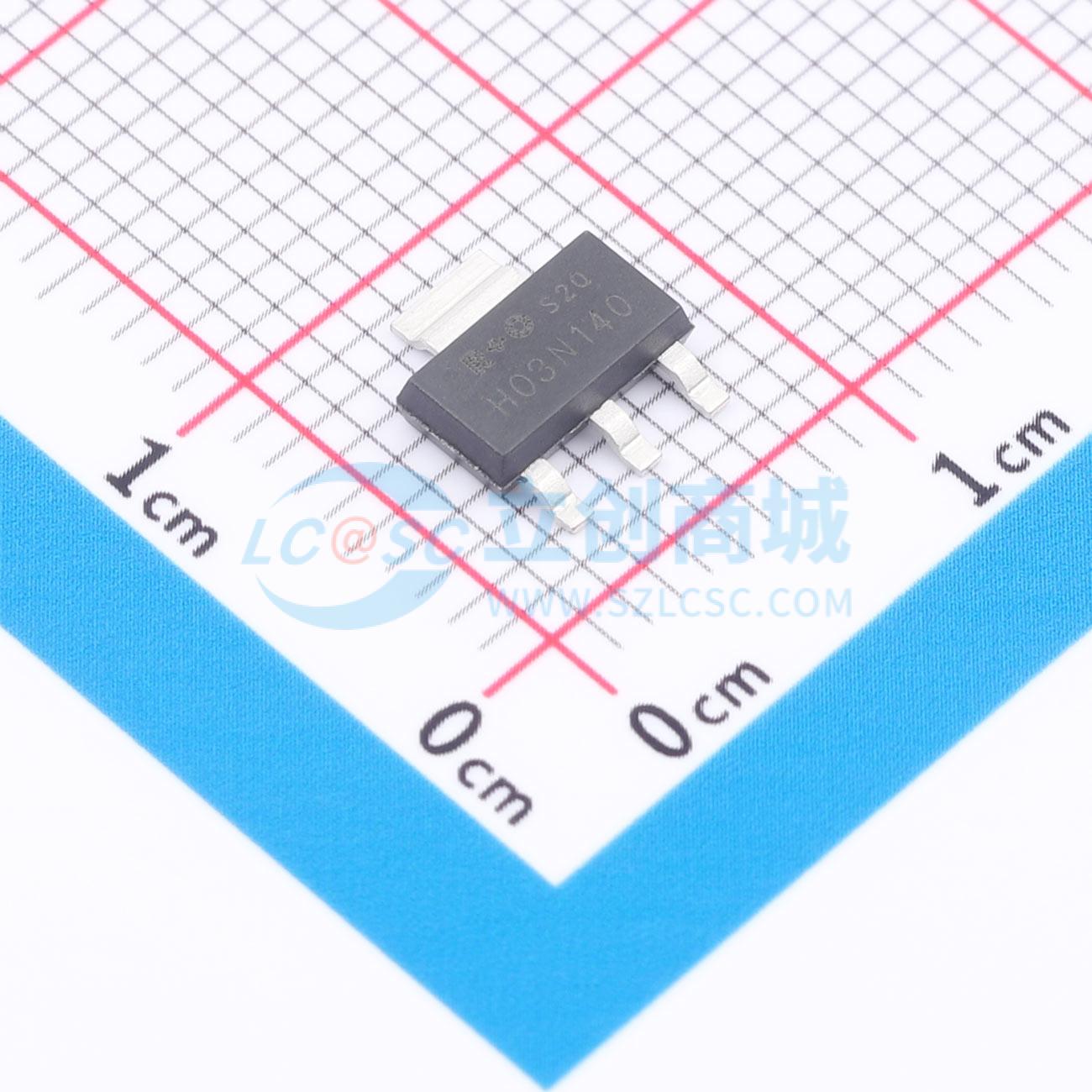

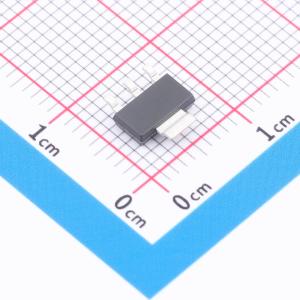

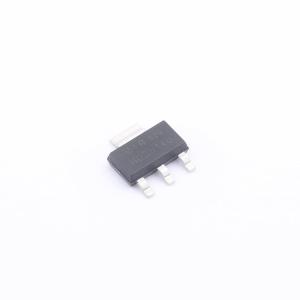

温馨提醒：图片仅供参考，商品以实物为准
HT03N140S
30V 9A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = 30 V。 ID = 9 A。 RDS(on)@VGS = 10 V < 14.3 mΩ。 RDS(on)@VGS = 4.5 V < 22.6 mΩ。 高功率和电流处理能力。 电压控制小信号开关。应用：电源管理开关。 DC/DC转换器
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HT03N140S
- 商品编号
- C49424007
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.213215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 14.3mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 9nC@10V | |
| 输入电容(Ciss) | 985pF | |
| 反向传输电容(Crss) | 110pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS)= 30 V
- 漏极电流(ID)= 9 A
- 栅源电压(VGS)= 10 V时,导通电阻(RDS(on))< 14.3 mΩ
- 栅源电压(VGS)= 4.5 V时,导通电阻(RDS(on))< 22.6 mΩ
- 高功率和大电流处理能力
- 电压控制小信号开关
- 快速开关速度
应用领域
- 电源管理开关
- 直流-直流转换器
