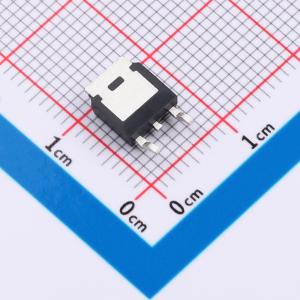

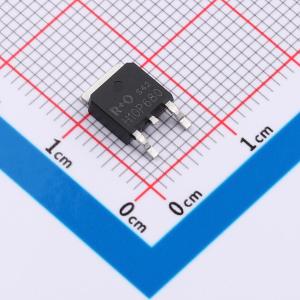

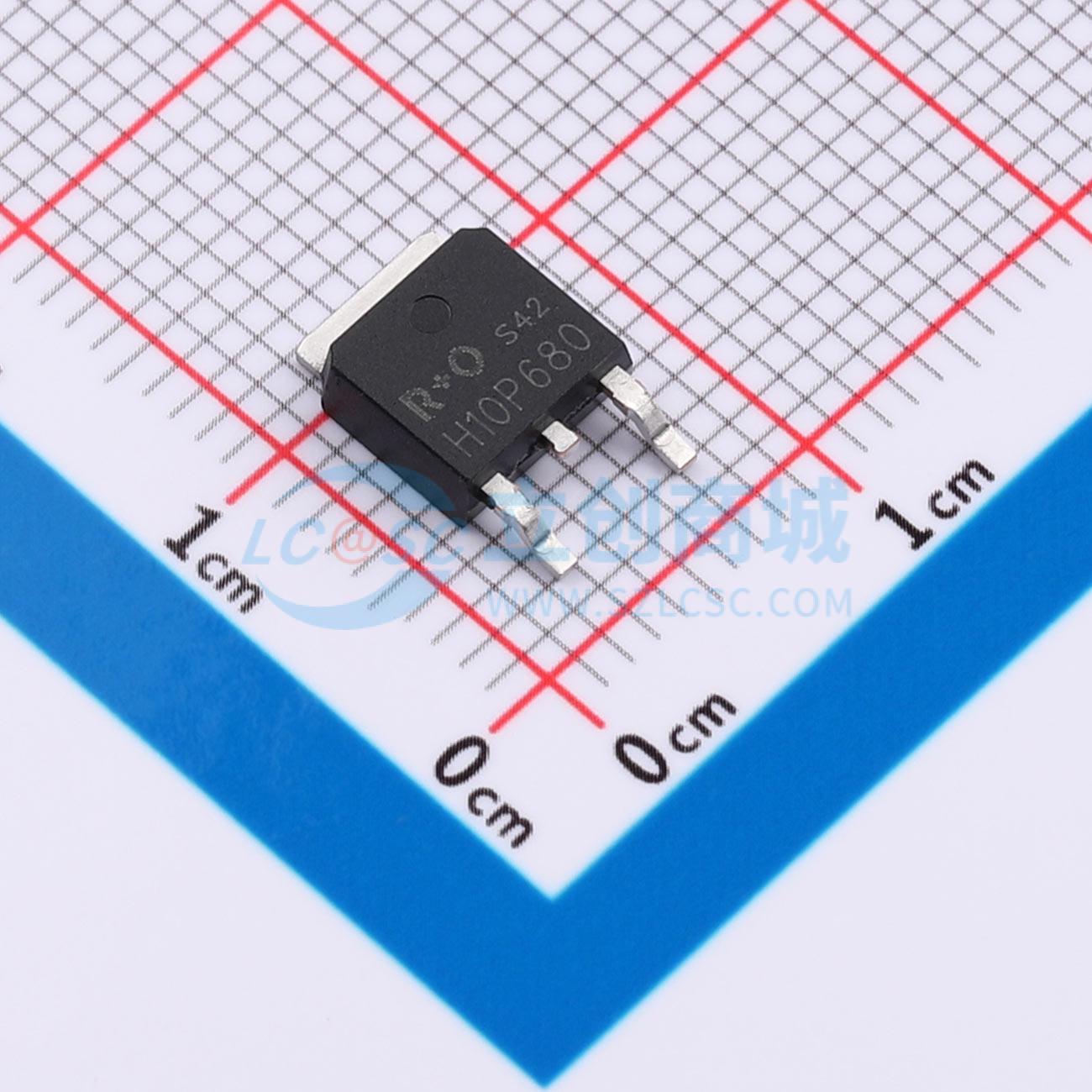

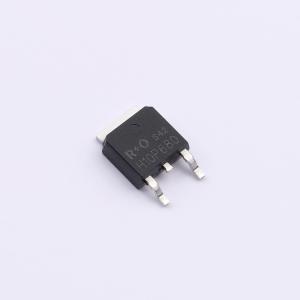

温馨提醒：图片仅供参考，商品以实物为准
HB10P680S
100V 30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = -100 V。 ID = -30 A。 RDS(on)@VGS = -10 V < 54 mΩ。 低栅极电荷和导通电阻。 快速开关速度。 改善的dv/dt能力，高耐用性。应用：功率开关应用。 负载开关
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HB10P680S
- 商品编号
- C49423981
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 54mΩ@10V | |
| 耗散功率(Pd) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.1V | |
| 栅极电荷量(Qg) | 116.8nC@10V | |
| 输入电容(Ciss) | 6.303nF | |
| 反向传输电容(Crss) | 183pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = -100 V
- 漏极电流(ID) = -30 A
- 栅源电压(VGS) = -10 V时,导通电阻(RDS(on)) < 54 mΩ
- 低栅极电荷和导通电阻
- 快速开关速度
- 改善的dv/dt能力,高耐用性
应用领域
- 功率开关应用
- 负载开关
