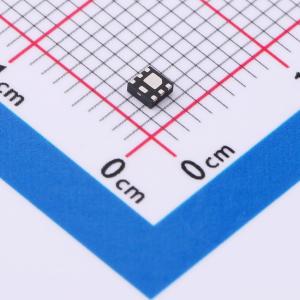

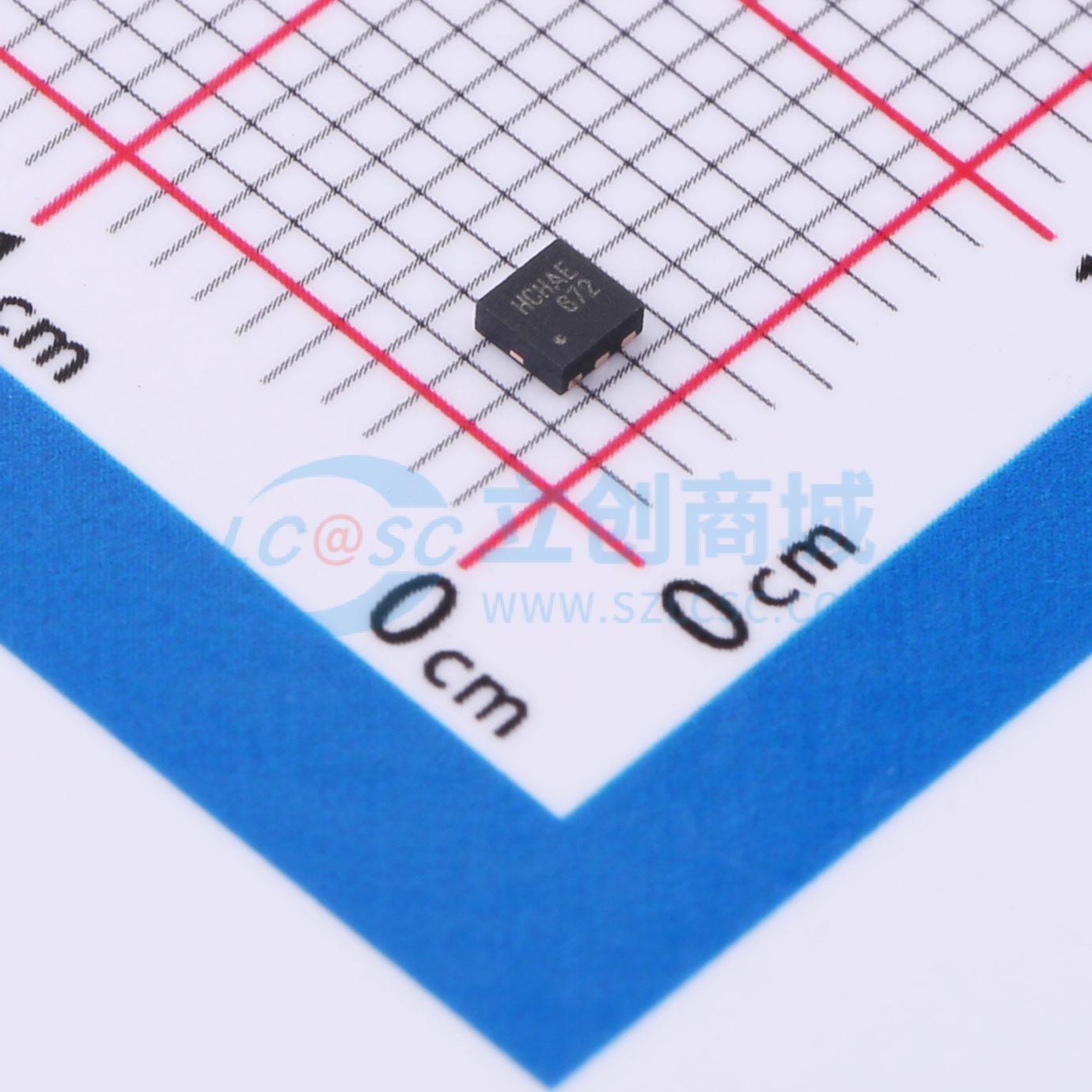

温馨提醒：图片仅供参考，商品以实物为准
FDMA7672
1个N沟道 耐压:30V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此器件用于为同步降压转换器提供最高能效和热性能。低 rDS(on) 和门极电荷提供了卓越的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMA7672
- 商品编号
- C463714
- 商品封装
- VDFN-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 21mΩ@10V,9A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 2.4W | |
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 13nC@10V | |
| 输入电容(Ciss) | 760pF@15V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
该器件专为同步降压转换器提供最高效率和热性能而设计。低导通电阻 rDS(on) 和栅极电荷可提供出色的开关性能。
商品特性
- 在 VGS = 10 V、ID = 9 A 时，最大导通电阻 rDS(on) = 21 mΩ
- 在 VGS = 4.5 V、ID = 7 A 时，最大导通电阻 rDS(on) = 32 mΩ
- 采用新型 2x2 mm MicroFET 封装，高度低至最大 0.8 mm
- 不含卤化化合物和氧化锑
- 符合 RoHS 标准
应用领域
- DC - DC 降压转换器
