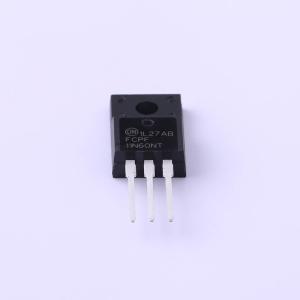

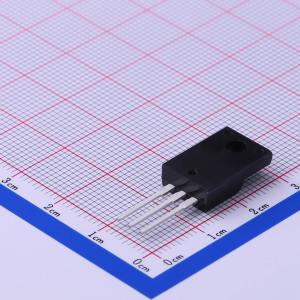

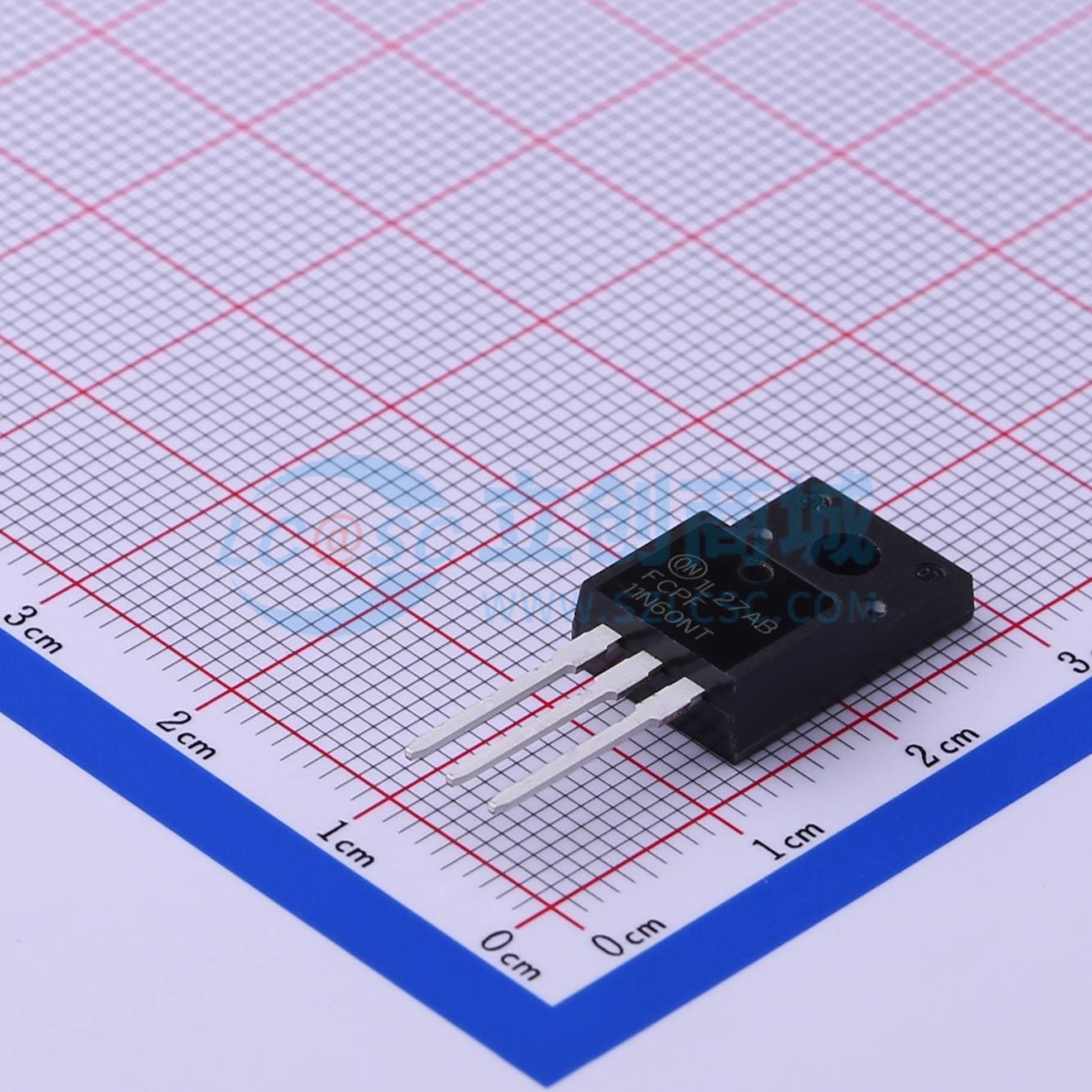

温馨提醒：图片仅供参考，商品以实物为准
FCPF11N60NT
1个N沟道 耐压:600V 电流:10.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,600V,10.8A,299mΩ@10V
- 品牌名称
- onsemi(安森美)
- 商品型号
- FCPF11N60NT
- 商品编号
- C463709
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 10.8A | |
| 导通电阻(RDS(on)) | 299mΩ@10V,5.4A | |
| 耗散功率(Pd) | 32.1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 35.6nC@10V | |
| 输入电容(Ciss) | 1.505nF@100V | |
| 反向传输电容(Crss) | 5pF@100V | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
SupreMOS MOSFET是采用深槽填充工艺的下一代高压超结（SJ）技术，使其有别于传统的SJ MOSFET。这种先进的技术和精确的工艺控制可实现最低的比导通电阻（Rsp）、卓越的开关性能和耐用性。SupreMOS MOSFET适用于高频开关电源转换器应用，如功率因数校正（PFC）、服务器/电信电源、平板电视（FPD TV）电源、ATX电源和工业电源应用。
商品特性
- 当VGS = 10 V、ID = 5.4 A时，RDS(on) = 255 mΩ（典型值）
- 超低栅极电荷（典型值Qg = 27.4 nC）
- 低有效输出电容（典型值Coss(eff.) = 130 pF）
- 经过100%雪崩测试
- 符合RoHS标准
应用领域
- 液晶/发光二极管/等离子电视（LCD/LED/PDP TV）
- 照明
- 太阳能逆变器
- 交流 - 直流电源
