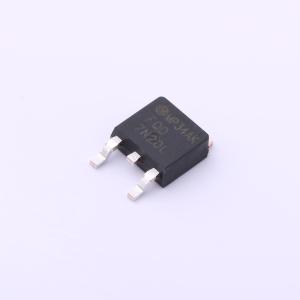

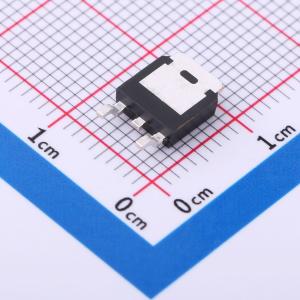

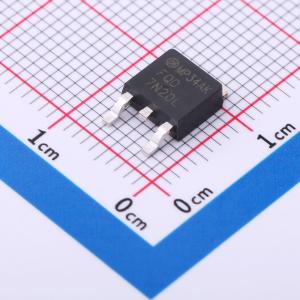

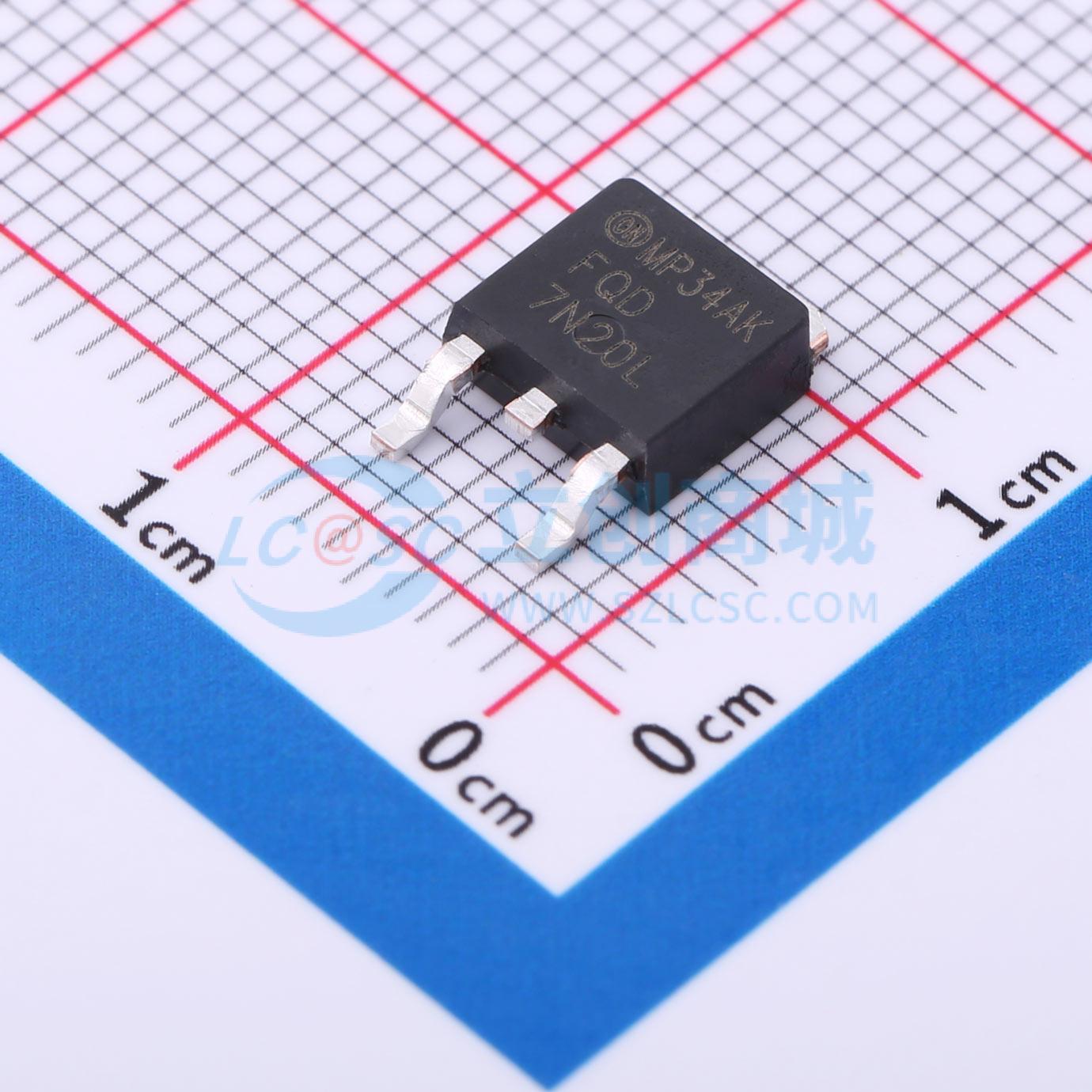

温馨提醒：图片仅供参考，商品以实物为准
FQD7N20LTM
1个N沟道 耐压:200V 电流:5.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道增强型功率 MOSFET 是使用平面条纹和 DMOS 专属工艺生产的。此先进 MOSFET 技术适用于降低导通电阻，提供卓越的开关性能以及高雪崩能量强度。此类器件适用于开关模式电源、有源功率因数校正 (PFC) 和电子灯镇流器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FQD7N20LTM
- 商品编号
- C463488
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 5.5A | |
| 导通电阻(RDS(on)) | 750mΩ@10V,2.75A | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 9nC@160V | |
| 输入电容(Ciss) | 500pF@25V | |
| 反向传输电容(Crss) | 11pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道增强型功率MOSFET采用专有平面条形和DMOS技术制造。这种先进的MOSFET技术经过特别设计，可降低导通电阻，并提供卓越的开关性能和高雪崩能量强度。这些器件适用于开关模式电源、有源功率因数校正（PFC）和电子灯镇流器。
商品特性
- 5.5 A、200 V，RDS(on) = 750 mΩ（最大值）@ VGS = 10 V，ID = 2.75 A
- 低栅极电荷（典型值6.8 nC）
- 低Crss（典型值8.5 pF）
- 100%雪崩测试
- 符合RoHS标准
- 低电平栅极驱动要求，允许直接由逻辑驱动器操作
应用领域
- 开关模式电源-有源功率因数校正(PFC)-电子灯镇流器
