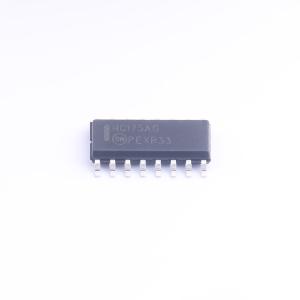

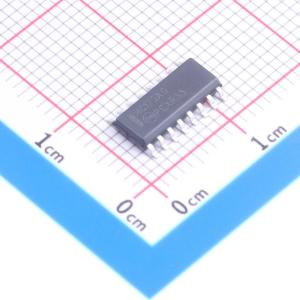

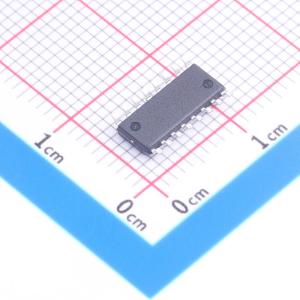

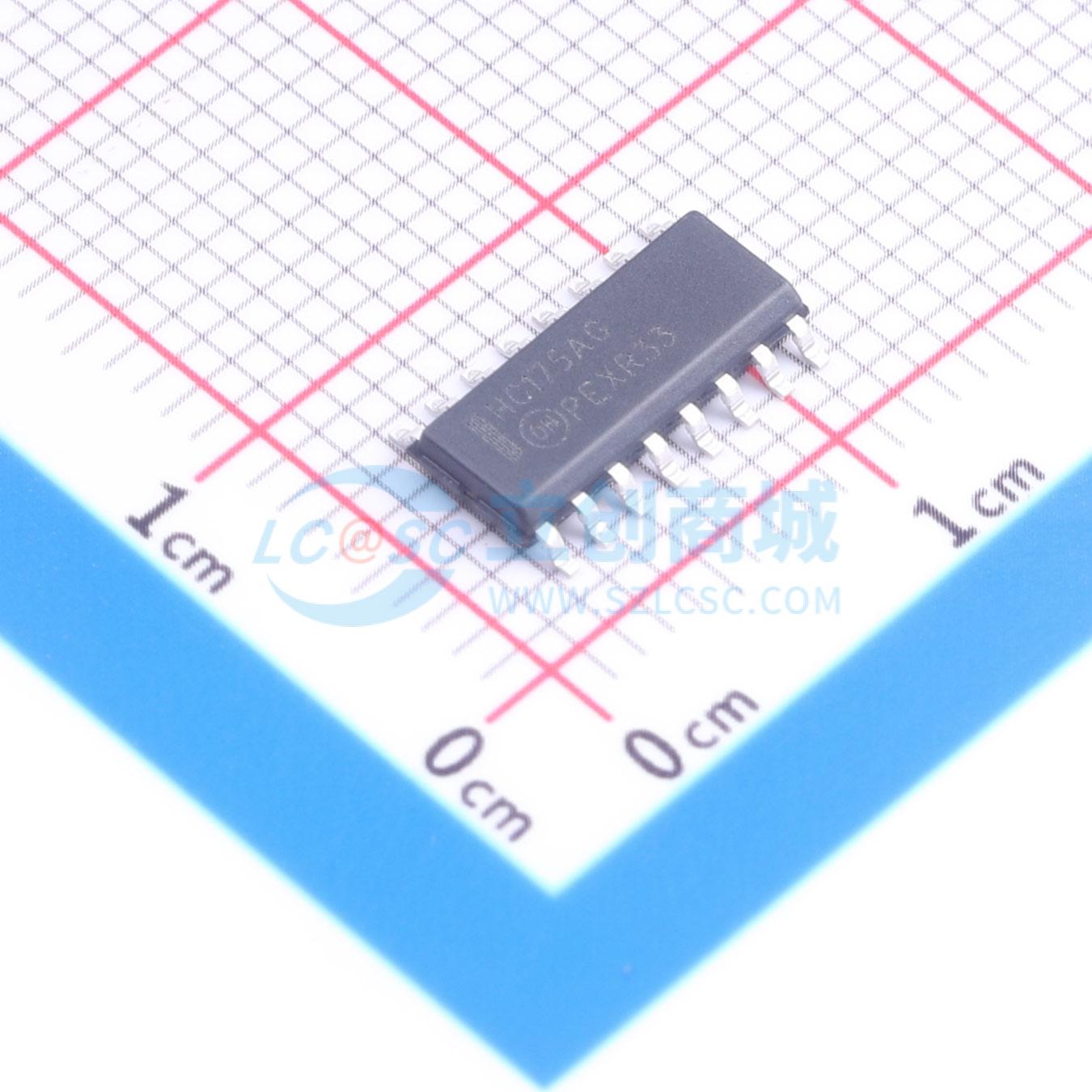

MC74HC175ADG
MC74HC175ADG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74HC175A的引脚排列与LS175相同。该器件的输入与标准CMOS输出兼容；通过上拉电阻，也能与LSTTL输出兼容。此器件由四个带公共复位和时钟输入以及独立D输入的D触发器组成
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC175ADG
- 商品编号
- C463537
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补型 | |
| 传播延迟(tpd) | 22ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 26ns | |
| 保持时间 | 3ns |
