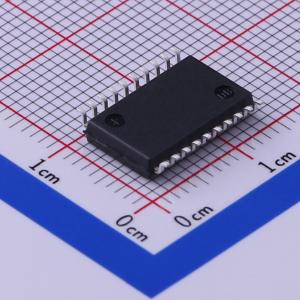

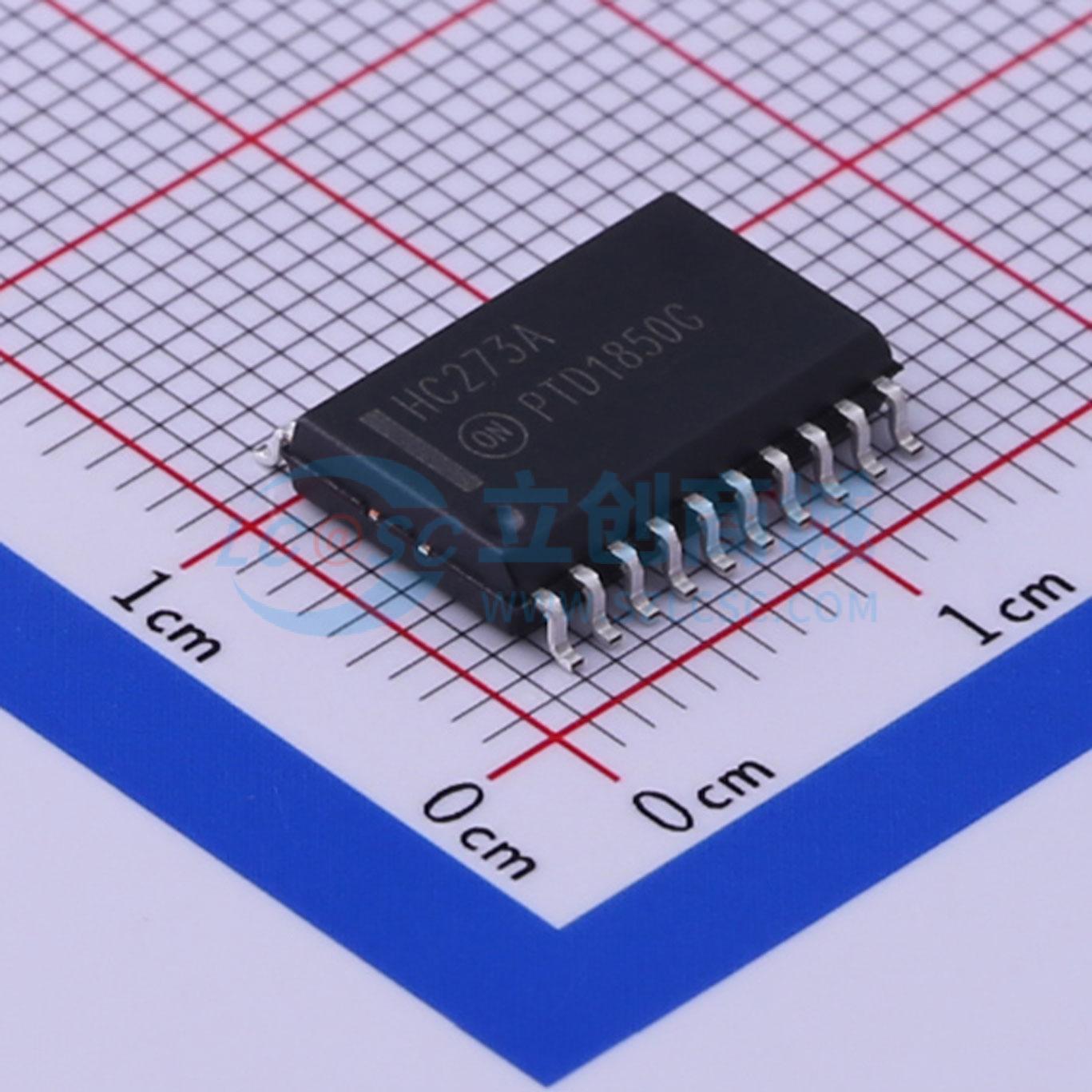

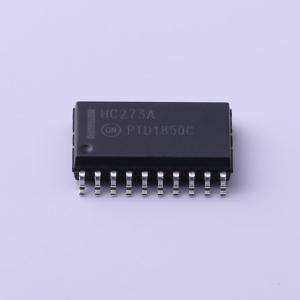

温馨提醒：图片仅供参考，商品以实物为准
MC74HC273ADWR2G
八进制 D 触发器，带公共时钟和复位
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件引脚与 LS273 相同。器件输入与标准 CMOS 输出兼容；通过上拉电阻，可与 LSTTL 输出兼容。该器件由八个带公共时钟和复位输入的 D 触发器组成。每个触发器在时钟输入从低到高转换时加载数据。复位是异步的，低电平有效。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74HC273ADWR2G
- 商品编号
- C463802
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 1.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 25ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 15ns | |
| 保持时间 | 3ns |
