温馨提醒：图片仅供参考，商品以实物为准

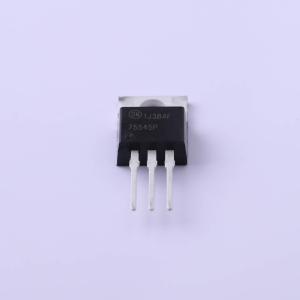

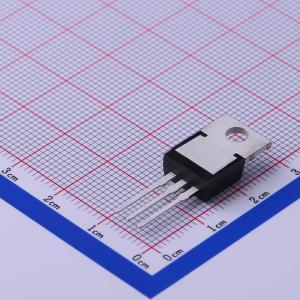

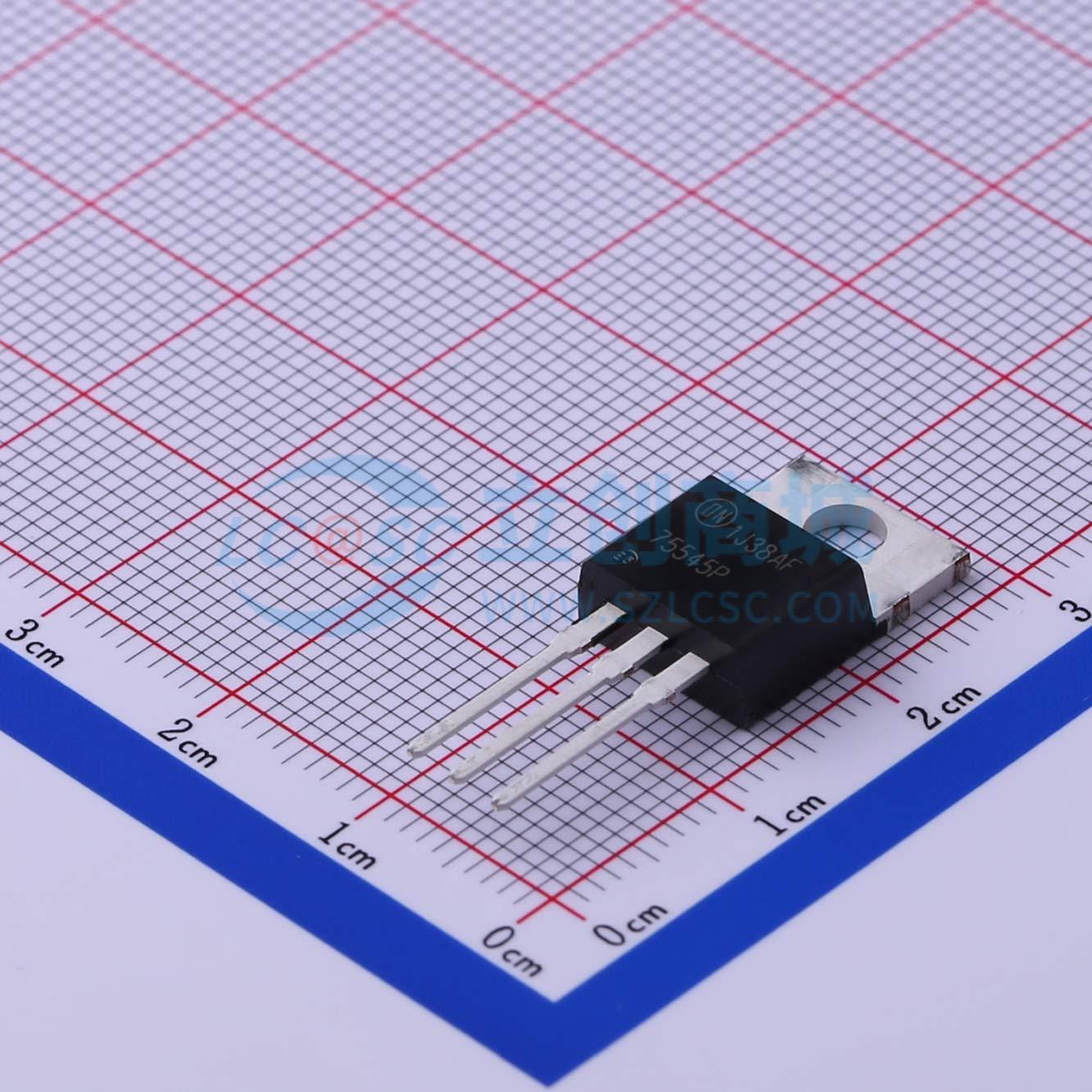

HUF75545P3
1个N沟道 耐压:80V 电流:75A
- 描述
- N 沟道，UltraFET Power MOSFET，80V，75A，10mΩ
- 品牌名称
- onsemi(安森美)
- 商品型号
- HUF75545P3
- 商品编号
- C463511
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 3.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 10mΩ@10V,75A |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 270W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 235nC@20V | |
| 输入电容(Ciss) | 3.75nF@25V | |
| 工作温度 | -55℃~+175℃@(Tj) |
商品特性
- 超低导通电阻
- rDS(ON) = 0.010 Ω，vGS = 10 V
- 仿真模型
- 温度补偿的PSPICE和SABER电气模型
- Spice和SABER热阻抗模型
- 峰值电流与脉冲宽度曲线
- 非钳位感性开关（UIS）额定曲线
