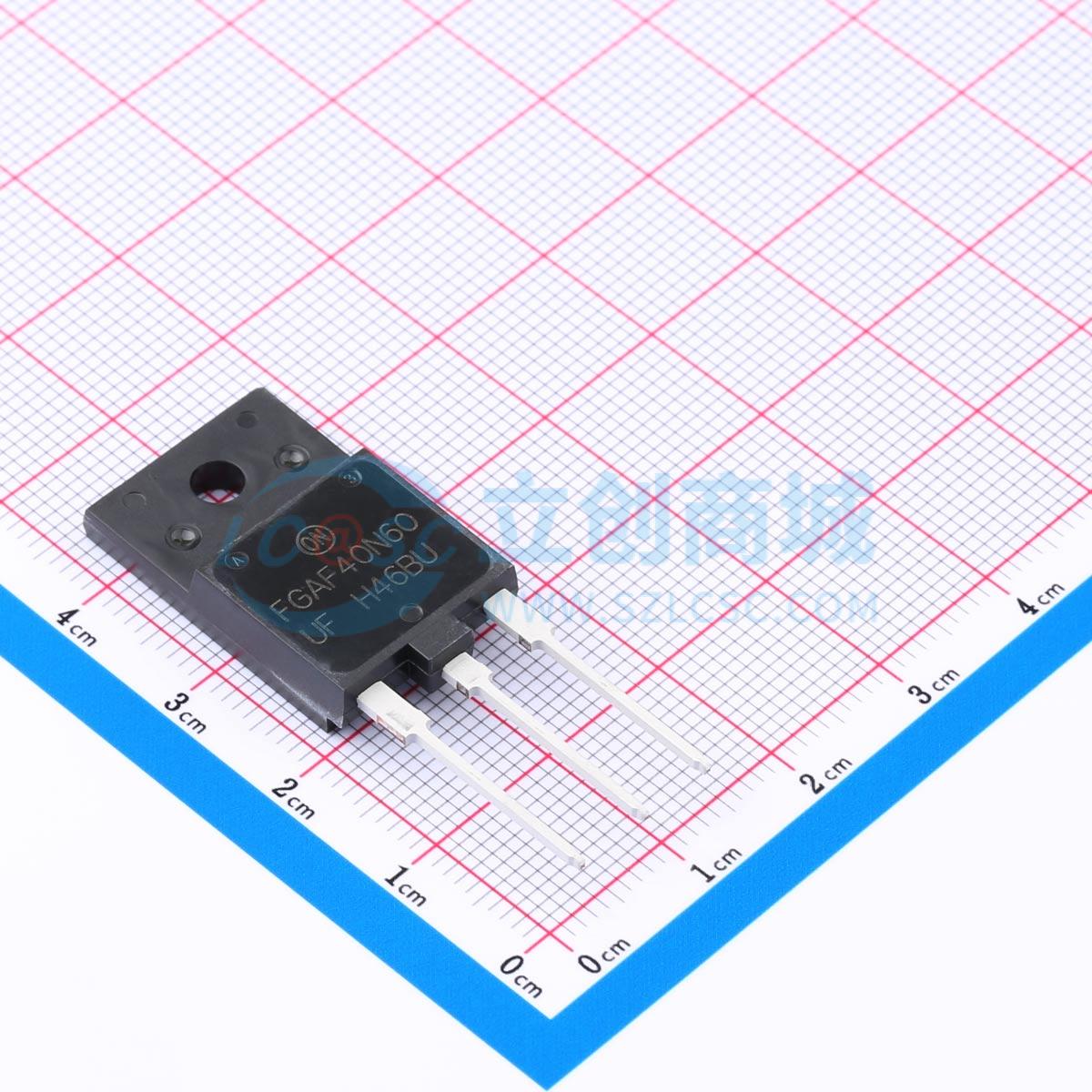

温馨提醒：图片仅供参考，商品以实物为准
FGAF40N60UFTU
FGAF40N60UFTU
- 描述
- 安森美半导体的 IGBT 具有低导通和开关损耗。UF 系列设计适用于必须具备高速开关功能的应用，例如通用逆变器和 PFC。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGAF40N60UFTU
- 商品编号
- C462750
- 商品封装
- TO-3PF-3
- 包装方式
- 管装
- 商品毛重
- 7.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 40W；100W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A；20A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | - | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.075nF | |
| 输出电容(Coes) | 170pF | |
| 反向传输电容(Cres) | 50pF | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | - | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃ |
