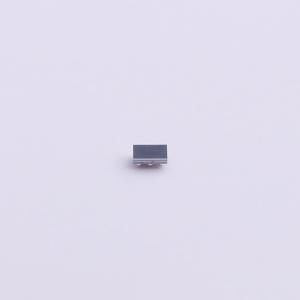

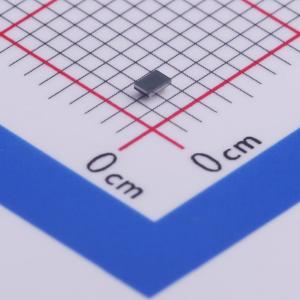

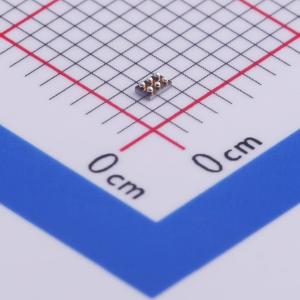

FPF2195
带可调电流限制的全功能负载开关，具备控制导通、欠压锁定、热关断等保护功能
- 品牌名称
- onsemi(安森美)
- 商品型号
- FPF2195
- 商品编号
- C462759
- 商品封装
- WLCSP-6(1x1.7)
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.5A | |
| 导通电阻 | 55mΩ | |
| 功能特性 | 短路保护；过流保护；反向电流阻断；过温保护；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
FPF2193、FPF2194 和 FPF2195 构成了一系列负载开关，可为可能遇到大电流情况的系统和负载提供全面保护。这些器件包含一个 55 mΩ 的限流 P 沟道 MOSFET，可在 1.8 至 5.5 V 的输入电压范围内工作。在内部，当 MOSFET 关断且输出电压高于输入电压时，可防止电流流动。开关控制通过一个逻辑输入（ON）实现，该输入能够直接与低压控制信号接口。每个器件都包含热关断保护功能，当持续过流情况导致过热时，会关断开关以防止器件损坏。 当开关电流达到电流限制时，这些器件会以恒流模式工作，以防止过大电流造成损坏。对于 FPF2193 和 FPF2194，如果恒流情况在 30 ms 后仍然存在，器件会关断开关并将故障信号引脚（FLAGB）拉低。FPF2193 具有自动重启功能，如果 ON 引脚仍然有效，它会在 450 ms 后再次打开开关。FPF2194 没有此自动重启功能，因此开关会保持关断状态，直到 ON 引脚进行一次开关操作。FPF2195 在发生限流故障后不会关断，而是会无限期地保持在恒流模式。最小电流限制可低至 45 mA。 这些器件采用节省空间的六球先进 0.98×1.48 mm WLCSP 封装。
商品特性
- 1.8 至 5.5 V 输入电压范围
- 受控开启
- 0.1 至 1.5 A 可调电流限制
- 欠压锁定
- 热关断
- <2 μA 关断电流
- 自动重启
- 快速限流响应时间
- 对适度过流为 5 μs
- 对硬短路为 30 ns
- 故障消隐
- 反向电流阻断
应用领域
- 个人数字助理（PDA）
- 手机
- 手持 GPS 设备
- 便携式企业/工业设备
- 数码相机
- 外设端口和配件
- 便携式医疗设备
- 热插拔电源
