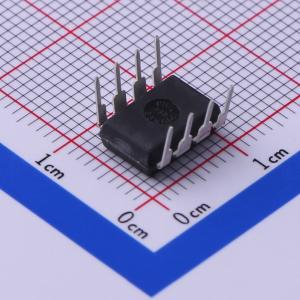

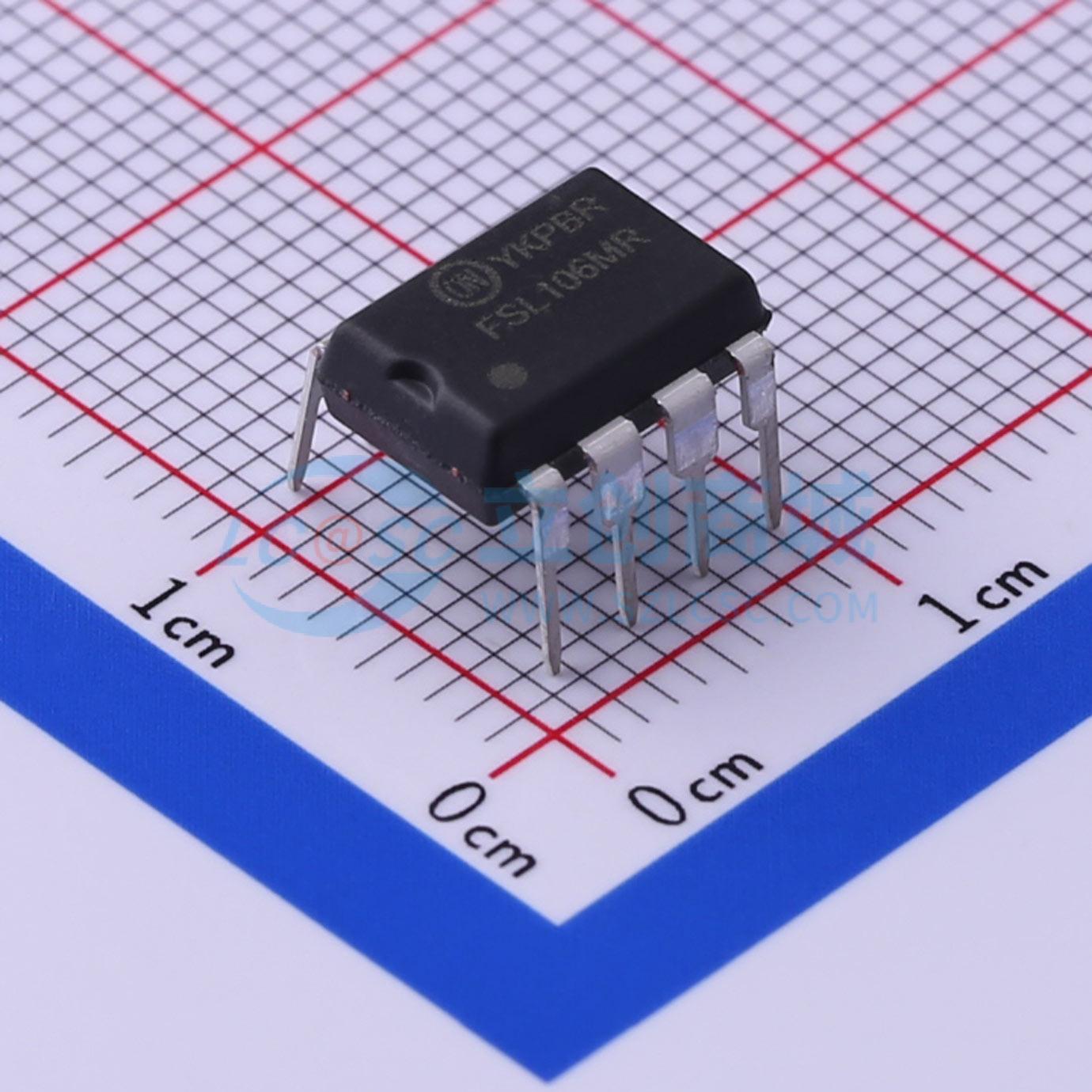

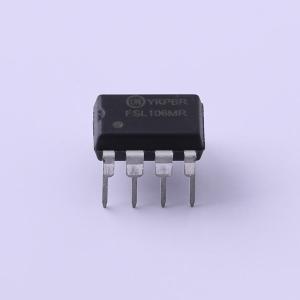

FSL106MR
650V 8V~26V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSL106MR 集成了脉宽调制 (PWM) 控制器和 SenseFET，专门设计用于高性能离线开关模式电源 (SMPS)，且外部部件数量极小。FSL106MR 包含集成式高电压电源开关稳压器，将抗雪崩的 SenseFET 与电流模式 PWM 控制装置相结合。该集成式 PWM 控制器的功能包括：欠压锁定 (UVLO) 保护、前缘间隔 (LEB)、用于 EMI 衰减的频率生成器、优化的门极开/关驱动器、高温关断 (TSD) 保护，用于回路补偿的温度补偿精确电流源，以及故障保护电路。FSL106MR 具体良好的软启动性能。与分立 MOSFET 和控制器或 RCC 开关转换器方案相比，FSL106MR 可以降低部件总数量、设计尺寸和重量；同时提高能效、生产力和系统可靠性。此器件提供了适用于经济高效的反激转换器设计的基础平台。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSL106MR
- 商品编号
- C462769
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.862克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~26V | |
| 开关频率 | 67kHz | |
| 最大占空比 | 77% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
FSL106MR集成脉宽调制解调器（PWM)和SENSEFET，专为采用最少外部元件的高性能离线式开关电源(SMPS)而设计。FSL106MR包括集成式高压电源开关调节器，这些调节器将耐雪崩的SENSEFET与电流模式的PWM控制模块完美结合。 集成的PWM控制器特征包括：提供欠压锁定(UVLO)保护、前沿消隐(LEB)、实现EMI衰减的频率生成器、优化的栅极开/关驱动器、热关断(TSD)保护以及用于环路补偿和故障保护电路的温度补偿精确电流源。FSL106MR提供了出色的软启动性能。与分立式MOSFET和控制器或RCC开关转换器解决方案相比，FSL106MR减少了总的元件数量、设计大小和重量；同时提高了效率、生产力和系统的可靠性。该器件为经济高效的反激式转换器设计提供了一个最佳的基础平台。
商品特性
- 耐雪崩的内部SENSEFET：650V
- 在265Vac、空载条件并处于突发模式时，待机功耗低于50 mW
- 精确的固定工作频率，可提供频率调制来实现EMI衰减
- 内部启动电路
- 内置软启动：15 ms
- 逐脉冲限流
- 提供各种保护：过压保护(OVP)、过载保护(OLP)、输出短路保护(OSP)、异常过流保护(AOCP)和带滞回的内部热关断功能 (TSD)
- 自动重启模式
- 欠压锁定 (UVLO)
- 低工作电流：1.8 mA
- 可调节峰值限流
应用领域
- VCR、STB、DVD、DVCD播放器的开关电源
- 家用电器的开关电源
- 适配器
