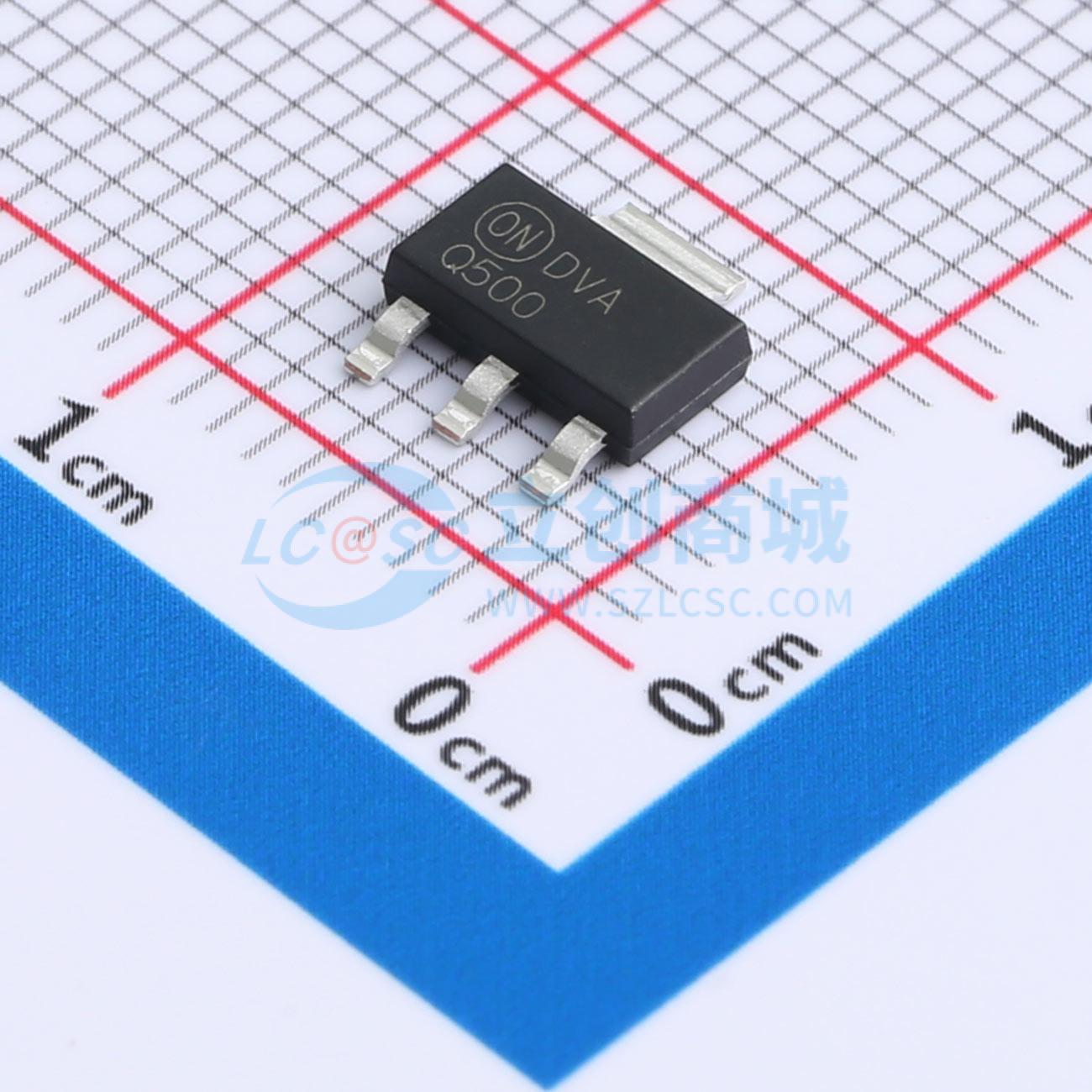

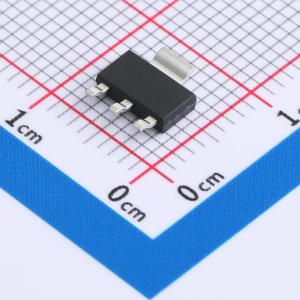

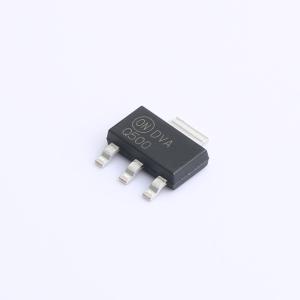

FSQ500L
700V 6V~7V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FSQ500L专门设计用于替代低成本线性电源。该器件将电流模式脉宽调制器(PWM)与SenseFET整合在一起。集成的PWM控制器特性包括：固定振荡器、欠压闭锁(UVLO)保护、过载保护(OLP)、前沿消隐(LEB)、优化的栅极接通/关断驱动器、带滞后功能的热关断(TSD)保护和用于环路补偿的温度补偿精密电流源。与线性电源相比，FSQ500L器件的整体大小和重量都有所下降，同时其效率、生产力和系统可靠性得以增强。此器件提供了一个适合经济高效的反激式转换器的基础平台
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSQ500L
- 商品编号
- C462770
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 6V~7V | |
| 开关频率 | 120kHz~140kHz | |
| 耗散功率(Pd) | 780mW | |
| 最大占空比 | 60% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 700V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ | |
| 反馈方式 | 副边反馈 |
商品概述
单芯片 700 V SenseFET 电源开关精确的固定工作频率：130kHz。突发模式下，265VAC 时，空载功耗为 250mW，通过外部偏压可降低至 60mW。 FSQ500L 专门设计用于替代低成本线性电源。该器件将电流模式脉宽调制器 (PWM) 与 SenseFET 整合在一起。集成的 PWM 控制器特征包括：固定振荡器、欠压锁定 (UVLO) 保护、过载保护 (OLP)、前沿消隐 (LEB)、优化的栅极接通/关断驱动器、带滞回功能的热关断(TSD) 保护和用于环路补偿的温度补偿精密电流源。与线性电源相比，FSQ500L 器件的整体大小和重量都有所下降，同时其效率、生产力和系统可靠性得以增强。该器件为经济高效的反激式转换器提供了一个基础平台。
商品特性
- 单芯片 700 V SenseFET 电源开关
- 精确的固定工作频率：130kHz
- 突发模式下，265VAC 时，空载功耗为 250mW，通过外部偏压可降低至 60mW
- 内部启动开关
- 由外部电容器调节的软启动时间
- 具有滞回的欠压锁定 (UVLO)
- 逐脉冲限流
- 过载保护 (OLP)、具有滞回的内部热关断功能(TSD)
- 自动重启模式无需辅助偏压绕组
应用领域
- 具有成本效益的线性电源替代
- 手机、PDA、MP3 和无绳电话充电器和适配器
