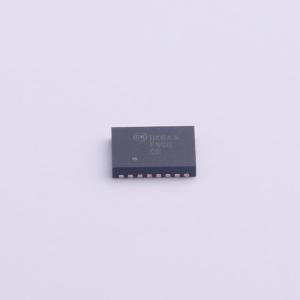

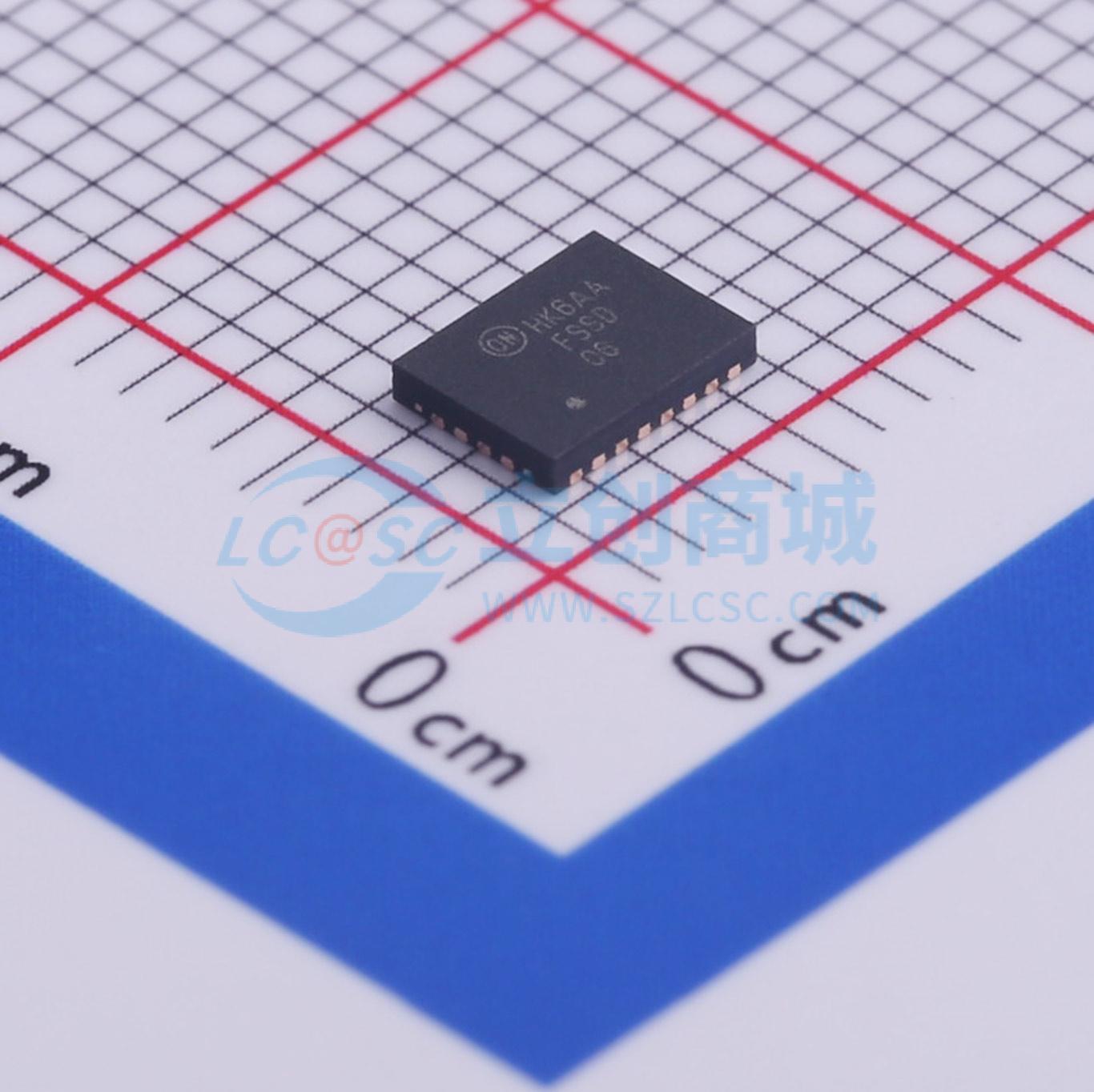

FSSD06BQX

FSSD06 是一个双端口多路复用器，允许安全数字（SD）、安全数字I/O（SDIO）和多媒体卡（MMC）主机控制器扩展到多个卡片或外设。此配置使得CMD、CLK和D[3:0]信号能够被复用到双卡外设。它针对1位/4位SD/MMC应用进行了优化。

该架构包括了单高电压卡或双电压供电卡所需的双向数据和命令传输能力。FSSD06的时钟路径是一个带有集成上拉电阻的单向缓冲器，用于高阻抗模式。

典型应用包括便携式和消费类应用中的切换：手机、数码相机、家庭影院显示器、便携式GPS装置和打印机。

• 导通电阻典型值 4Ω，VDDH=2.7V
• 切换频率：> 120MHz
• 低导通电容：典型值 9pF
• 低功耗：最大 1μA
• 符合安全数字（SD）、安全数字I/O（SDIO）和多媒体卡（MMC）规范
• 支持1位/4位主机控制器（VD DH=1.65V 至 3.6V），与高压（2.7-3.6V）和双电压卡（1.65-1.95V，2.7-3.6V）通信 - VDDH=1.65 至 3.6V，VDDC1/C2=VD DH 至 3.6V
• 24引脚MLP（3.5x4.5mm）和UMLP封装

• 手机，PDA，数码相机，便携式GPS
• 液晶显示器，家庭影院PC/电视，一体机打印机
