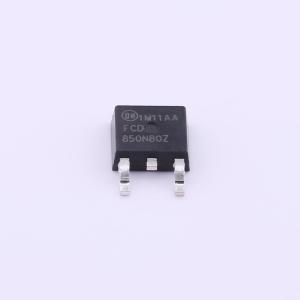

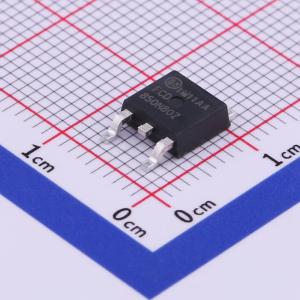

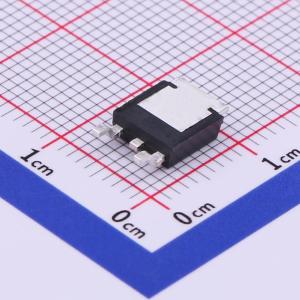

FCD850N80Z实物图
  • FCD850N80Z商品缩略图
  • FCD850N80Z商品缩略图
  • FCD850N80Z商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FCD850N80Z

1个N沟道 耐压:800V 电流:6A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SuperFET II MOSFET 是全新的高压超结 (SJ) MOSFET 系列,利用电荷平衡技术实现出色的低导通电阻,以及更低门极电荷方面的卓越性能。此技术专用于最大程度降低导电损耗,提供卓越的开关性能、dv/dt 速率和更高的雪崩能量。另外,内部门极电源 ESD 二极管可承受 2kV 以上的 HBM 浪涌应力。因此,SuperFET II MOSFET 非常适用于开关电源应用,如音频、笔记本电脑适配器、照明、ATX 电源和工业电源应用。
品牌名称
onsemi(安森美)
商品型号
FCD850N80Z
商品编号
C455150
商品封装
TO-252(DPAK)​
包装方式
编带
商品毛重
0.48克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)800V
连续漏极电流(Id)6A
导通电阻(RDS(on))710mΩ@10V
耗散功率(Pd)75W
属性参数值
阈值电压(Vgs(th))2.5V
栅极电荷量(Qg)22nC@10V
输入电容(Ciss)1.315nF
反向传输电容(Crss)0.74pF
工作温度-55℃~+150℃

商品概述

LonFET™功率MOSFET采用先进的超结技术制造。由此生产的器件具有极低的导通电阻,特别适用于对功率密度和效率要求极高的应用。

商品特性

  • 典型导通电阻 RDS(on) = 710 m Ω(典型值)
  • 超低栅极电荷(典型值 Qg = 22 nC)
  • 低输出存储能量 E\text oss(典型值 2.3 μJ,400V 时)
  • 低有效输出电容(典型值 C\text oss(eff.) = 106 pF)
  • 100% 雪崩测试
  • 符合 RoHS 标准
  • 改进的静电放电能力

应用领域

-交流-直流电源-LED 照明

数据手册PDF
