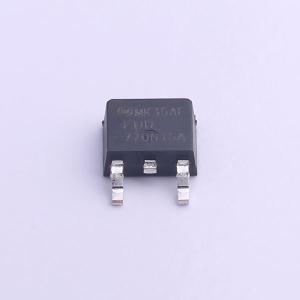

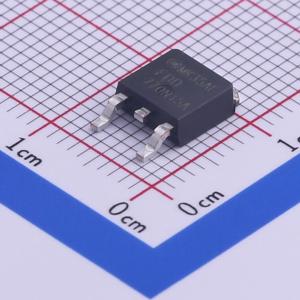

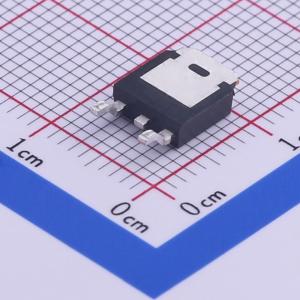

温馨提醒：图片仅供参考，商品以实物为准
FDD770N15A
1个N沟道 耐压:150V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，该工艺适用于最大程度降低导通电阻，同时保持卓越的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD770N15A
- 商品编号
- C455152
- 商品封装
- TO-252(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.466克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 61mΩ@10V,12A | |
| 耗散功率(Pd) | 56.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 11nC@10V | |
| 输入电容(Ciss) | 765pF@75V | |
| 反向传输电容(Crss) | 6pF@75V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET采用先进的PowerTrench®工艺制造，该工艺经过优化，可在保持卓越开关性能的同时，将导通电阻降至最低。
商品特性
- 在VGS = 10 V、ID = 12 A条件下，RDS(on) = 61 mΩ（典型值）
- 开关速度快
- 栅极电荷低
- 采用高性能沟槽技术，实现极低的RDS(on)
- 具备高功率和大电流处理能力
- 符合RoHS标准
应用领域
- 直流-直流转换器
- 服务器/电信电源的同步整流
- 电池充电器
- 交流电机驱动器和不间断电源
- 离线式UPS
