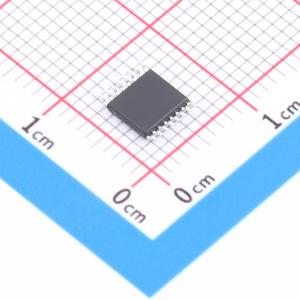

温馨提醒：图片仅供参考，商品以实物为准
RS175XTSS16
四通道带清零功能的D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款四正边沿触发 D 型触发器，具有独立数据输入 (nD) 和互补输出 (nQ 和 nQ(overline))。公共时钟 (CLK) 和主复位 (CLR) 输入可同时加载和复位所有触发器。满足低到高时钟转换建立和保持时间要求的 D 输入将存储在触发器中并出现在 Q 输出端。CLR 上的低电平会使触发器和输出复位为低电平。输入包括钳位二极管，这使得可以使用限流电阻将输入连接到超过 VCC 的电压。该器件有绿色 SOP16 和 TSSOP16 封装，工作环境温度范围为 -40°C 至 +125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS175XTSS16
- 商品编号
- C42459494
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.137949克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 33MHz | |
| 功能 | 复位 | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 7.5ns@5.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 8ns | |
| 保持时间 | 1.8ns |
商品概述
RS175 是一款四路正边沿触发 D 型触发器，具有独立的数据输入（nD）和互补输出（nQ 和 nQ（上划线））。公共时钟（CLK）和主复位（CLR）输入可同时加载和复位所有触发器。在时钟从低电平到高电平转换时满足建立和保持时间要求的 D 输入将被存储在触发器中，并出现在 Q 输出端。CLR 为低电平会导致触发器和输出被复位为低电平。输入包含钳位二极管，这允许使用限流电阻将输入接口连接到超过 VCC 的电压。 该器件采用绿色 SOP16 和 TSSOP16 封装，可在 -40°C 至 +125°C 的环境温度范围内工作。
商品特性
- 工作电压范围：1.65V 至 5.5V
- 低功耗：8μA（最大值）
- 四个边沿触发 D 型触发器
- 异步主复位
- 工作温度范围：-40°C 至 +125°C
- 微型封装：SOP16， TSSOP16
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
