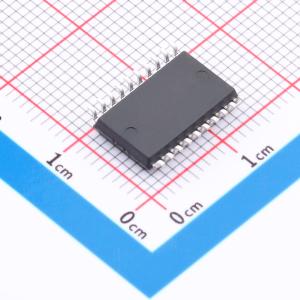

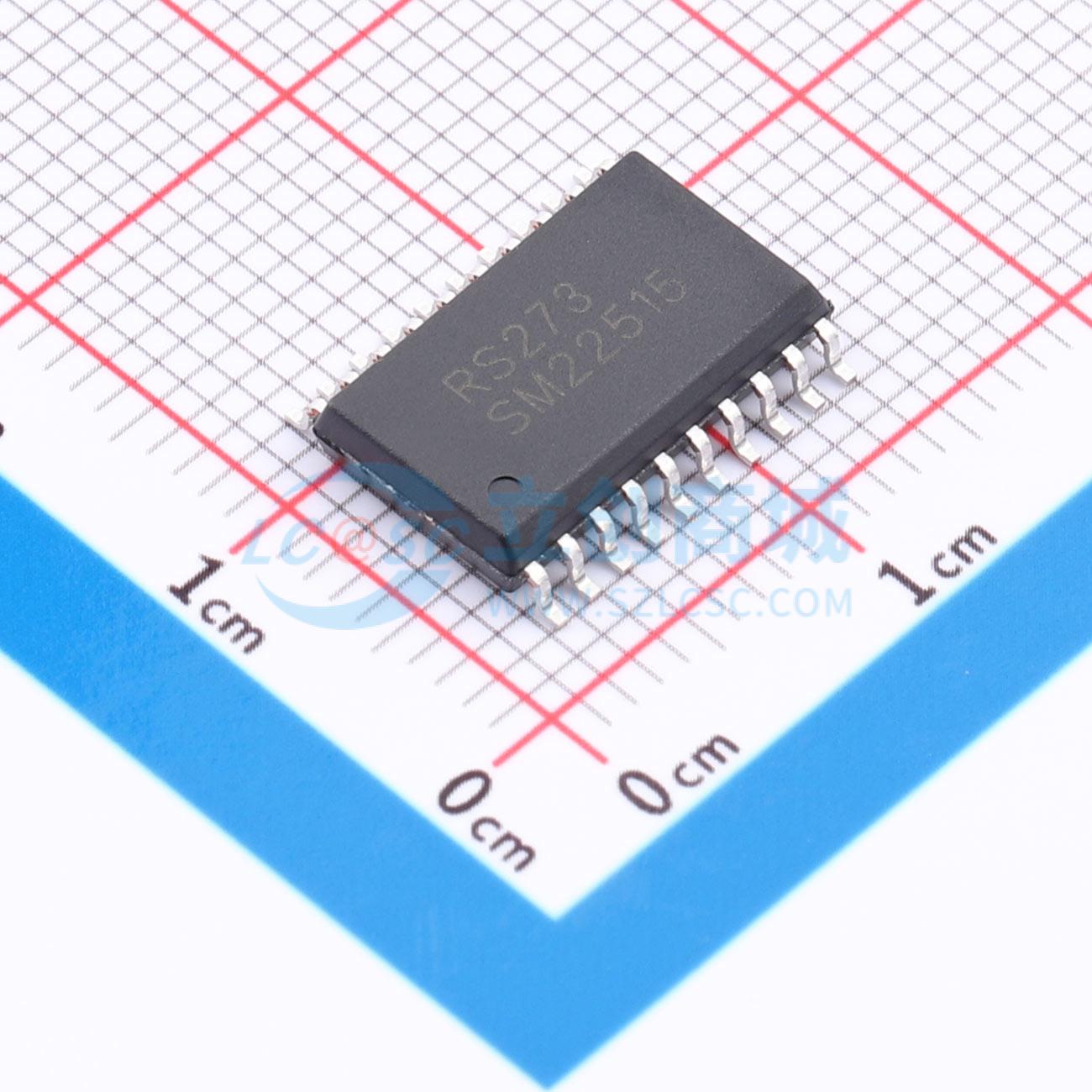

温馨提醒：图片仅供参考，商品以实物为准
RS273XS20
八进制D型带清零功能触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是正边沿触发的 D 型触发器，具有直接低电平有效清除 (CLR) 输入。数据 (D) 输入处满足建立时间要求的信息在时钟 (CLK) 脉冲的正边沿被传输到 Q 输出。时钟触发发生在特定电压电平，与正脉冲的过渡时间无直接关系。当 CLK 处于高或低电平时，D 输入对输出无影响。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS273XS20
- 商品编号
- C42459552
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 55MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 7.5ns@5.5V,50pF | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 80uA | |
| 输入电容 | 3.2pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | -1ns | |
| 保持时间 | -1ns |
