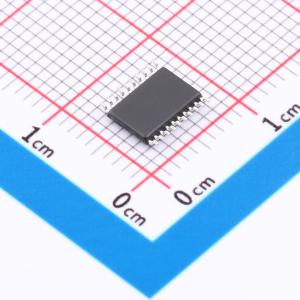

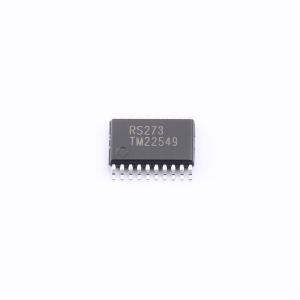

温馨提醒：图片仅供参考，商品以实物为准
RS273XTSS20
八进制D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是正边沿触发的 D 型触发器，具有直接低电平有效清除 (CLR) 输入。数据 (D) 输入处满足建立时间要求的信息在时钟 (CLK) 脉冲的正边沿被传输到 Q 输出。时钟触发发生在特定电压电平，与正脉冲的过渡时间无直接关系。当 CLK 处于高或低电平时，D 输入对输出无影响。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS273XTSS20
- 商品编号
- C42459553
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~5.5V | |
| 时钟频率(fc) | 55MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 传播延迟(tpd) | 7.5ns@5.5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 80uA | |
| 输入电容 | 3.2pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | -1ns | |
| 保持时间 | -1ns |
商品概述
RS273器件是正边沿触发的D型触发器，具有直接低电平有效的清零输入。在满足建立时间要求的情况下，数据输入的信息在时钟脉冲的上升沿被传送到Q输出端。时钟触发发生在特定的电压电平，与上升沿脉冲的过渡时间无直接关系。当时钟处于高电平或低电平时，D输入对输出没有影响。
商品特性
- 工作电压范围宽，为1.65V至5.5V
- 输出可驱动多达10个LSTTL负载
- 功耗低，最大Icc为80μA
- 在4.5V时提供±4mA输出驱动能力
- 输入电流低，最大为1μA
- 包含八个具有单轨输出的触发器
- 直接清零输入
- 每个触发器具有独立的数据输入
- 微型封装：TSSOP20，SOP20
应用领域
- 缓冲或存储寄存器
- 移位寄存器
- 模式发生器
