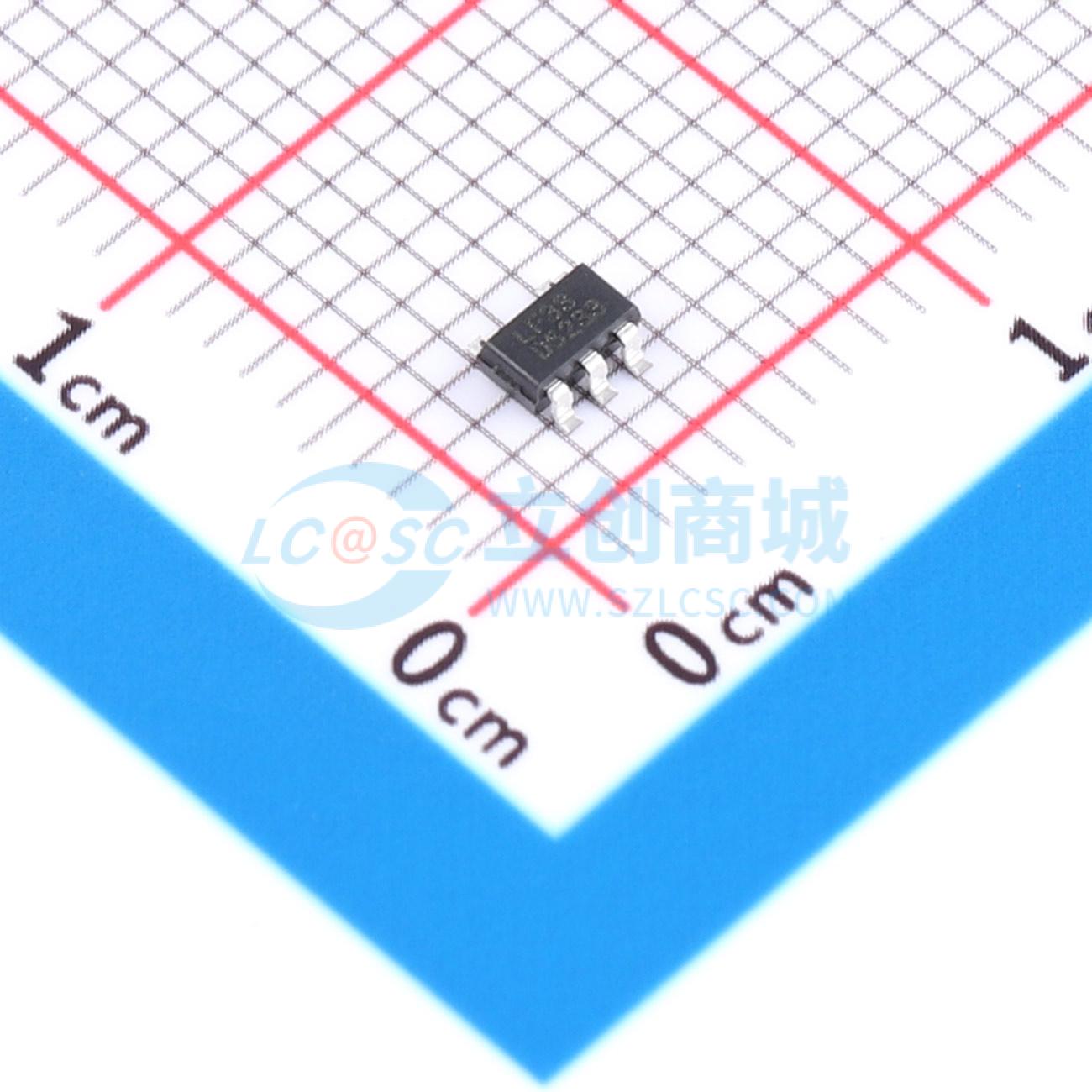

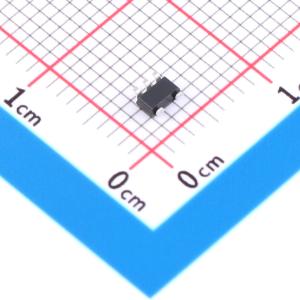

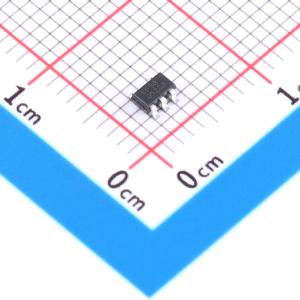

RS3215-3.3XF5-Q1
3.3V 500mA 6.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低压差 (LDO) 低功耗线性稳压器提供出色的交流性能，接地电流非常低。提供高电源抑制比 (PSRR)、低噪声、快速启动以及出色的线路和负载瞬态响应，同时消耗非常低的 45μA（典型值）接地电流。与陶瓷电容器配合使用时性能稳定，采用先进的 BICMOS 制造工艺，在 500mA 输出时典型压差为 250mV。使用精密电压基准和反馈回路，实现 ±0.75% 的高精度。有绿色 SOT23-5、DFN2X2-6 和 DFN3X3-8 封装。工作环境温度范围为-40°C 至 125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS3215-3.3XF5-Q1
- 商品编号
- C42459573
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 75dB@(100Hz) | |
| 压差 | 250mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 45uA | |
| 噪声 | - | |
| 功能特性 | 输入欠压保护；过流保护；使能控制；噪声旁路端子；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
该系列低压差、低功耗线性稳压器在消耗极低接地电流的同时，提供了优异的交流性能，包括高电源抑制比、低噪声、快速启动以及出色的线路和负载瞬态响应。该系列器件采用先进的BiCMOS制造工艺，在500mA输出时具有典型的低压差电压。它使用精密电压基准和反馈环路实现高精度，并能在陶瓷输出电容下保持稳定。该系列器件提供多种绿色封装，工作环境温度范围宽。
商品特性
- 输入电压范围：2.7V 至 6.5V
- 输出电压范围：固定选项为 1.2V 至 3.3V；可调选项为 1.2V 至 6V
- 负载电流高达 500mA
- 极低压差：在 500mA 负载下为 250mV
- 低静态电流：45μA
- 高电源抑制比：在 100Hz 时为 75dB
- 优异的负载和线路瞬态响应
- 使用 2.2μF 低等效串联电阻陶瓷输出电容可保持稳定
- 快速启动时间：45μs
- 高输出精度：±0.75%
- 微型封装：SOT23-5、DFN2X2-6、DFN3X3-8
应用领域
- 直流-直流转换器后级纹波滤波
- IP网络摄像头
- 宏基站
- 恒温器
