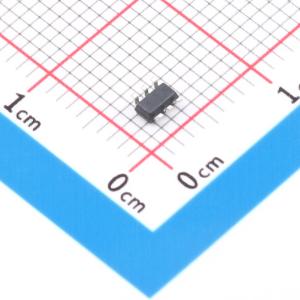

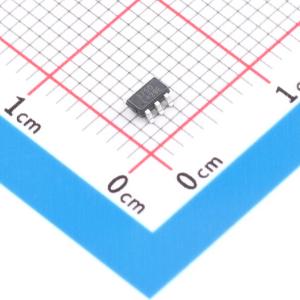

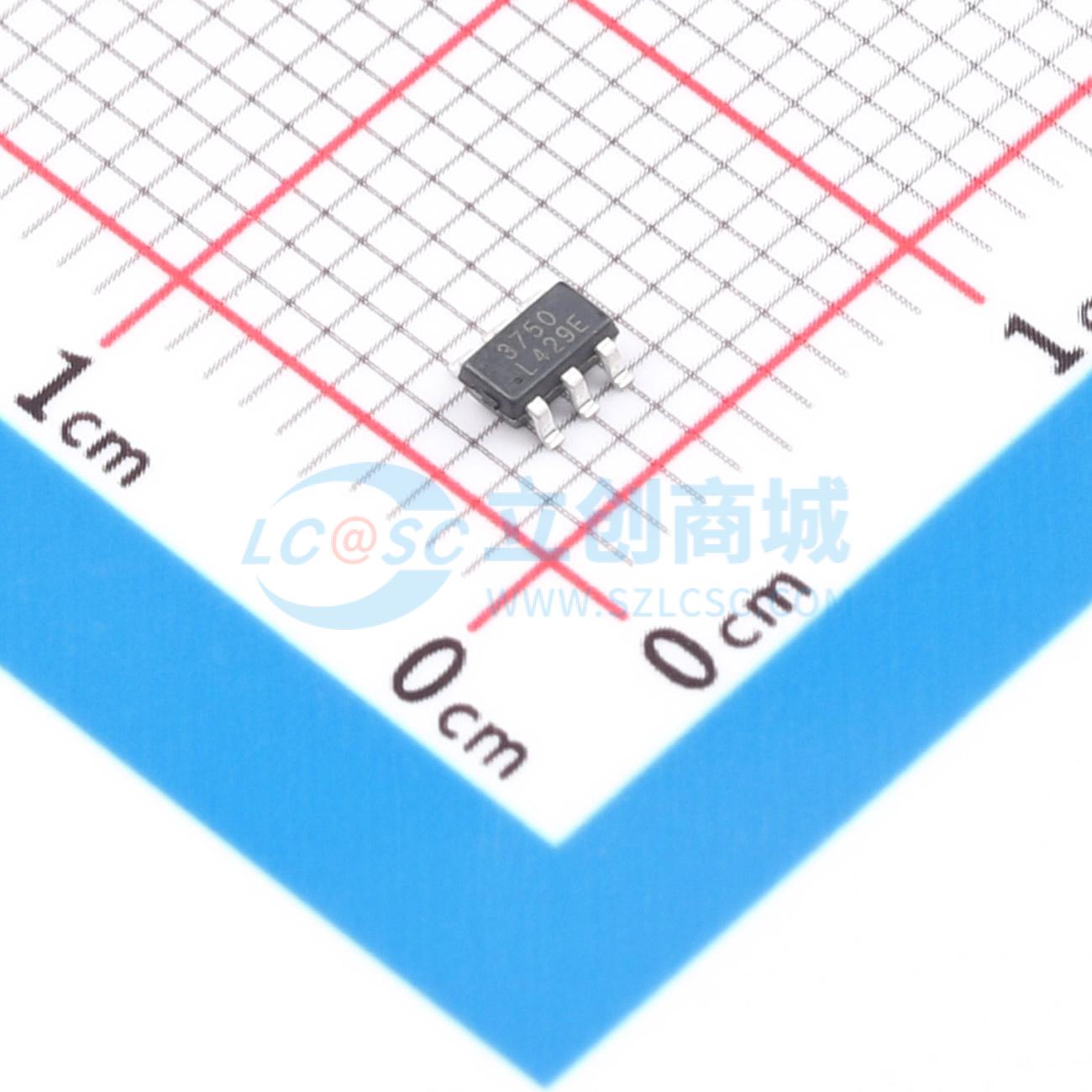

RS3750YH6
带PWM亮度控制的白光LED驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款带有30V额定集成开关FET的升压转换器，可串联驱动LED。该升压转换器以1150kHz的固定开关频率运行，以减少输出纹波、提高转换效率，并允许使用小型外部组件。默认白光LED电流由外部传感电阻RSET设置，反馈电压调节为200mV。在运行期间，可通过CTRL引脚使用PWM信号控制LED电流
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS3750YH6
- 商品编号
- C42459595
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~20V | |
| 开关频率 | 1.15MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 内置软启动；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
该器件是一款升压转换器，采用额定电压为30V的集成开关FET，可驱动串联的LED。该升压转换器以1150kHz的固定开关频率运行，以降低输出纹波、提高转换效率，并允许使用小型外部元件。默认的白色LED电流通过外部检测电阻RSET设置，反馈电压被调节至200mV，如典型应用所示。在运行期间，LED电流可通过CTRL引脚使用PWM信号进行控制。脉宽调制信号的占空比决定了反馈参考电压。在PWM模式下，该器件不会使LED电流突发，因此不会在输出电容器上产生可闻噪声。为提供最大保护，该器件集成了开路LED保护功能，可在LED开路条件下禁用器件，防止输出电压超过IC的绝对最大额定电压。该器件采用绿色SOT23-6封装，工作环境温度范围为-40℃至+85℃。
商品特性
- 输入电压范围：2.7V至20V
- 30V开路LED保护
- 200mV参考电压
- CTRL引脚上550kΩ下拉电阻
- PWM亮度控制
- 10kHz至100kHz PWM调光频率范围
- 在大于1:500的PWM范围内调光稳定
- 软启动功能
- 效率高达90%
- 工作温度范围：-40℃至+85℃
- 提供绿色SOT23-6封装
应用领域
- 蜂窝电话
- 便携式媒体播放器
- 超移动设备
- GPS接收器
- 媒体规格显示屏的白色LED背光
