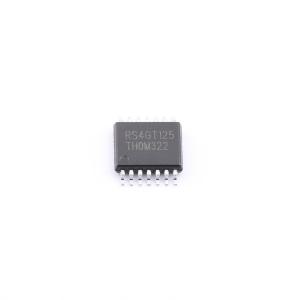

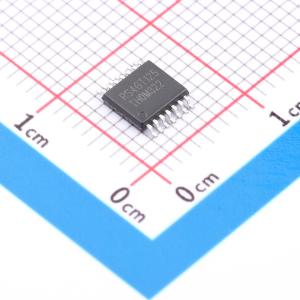

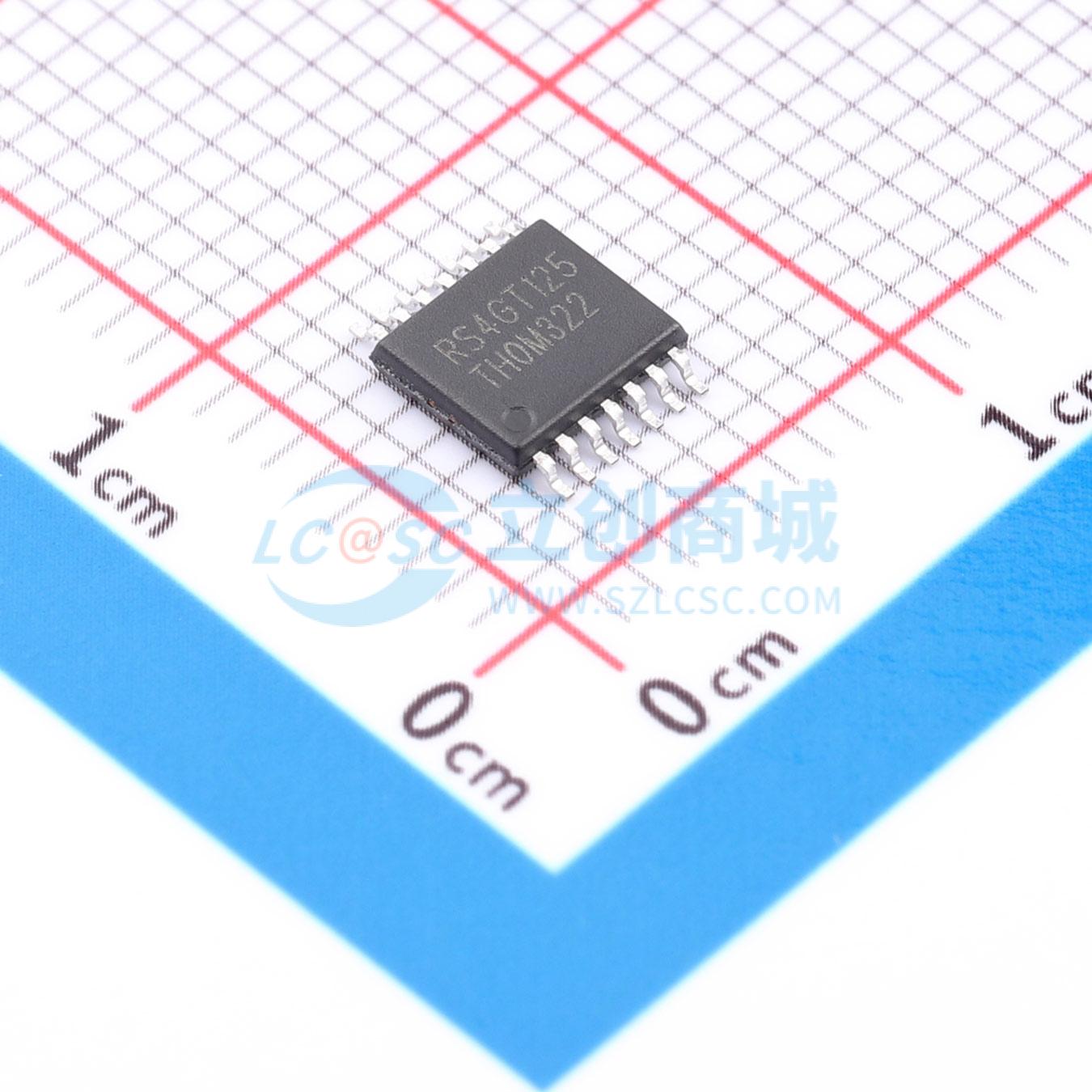

RS4GT125XQ
RS4GT125XQ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道缓冲器设计用于2V至5.5V VCC操作。该器件是具有三态输出的四通道线路驱动器。当输出使能（OE）输入为高电平时，输出被禁用。该器件完全适用于使用loff的部分掉电应用。loff电路可禁用输出，防止器件掉电时电流回流造成损坏。为确保上电或掉电期间处于高阻态，OE应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。该器件有绿色SOP14和TSSOP14封装。工作环境温度范围为 -40℃至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS4GT125XQ
- 商品编号
- C42459614
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 7.6ns@5V,50pF |
