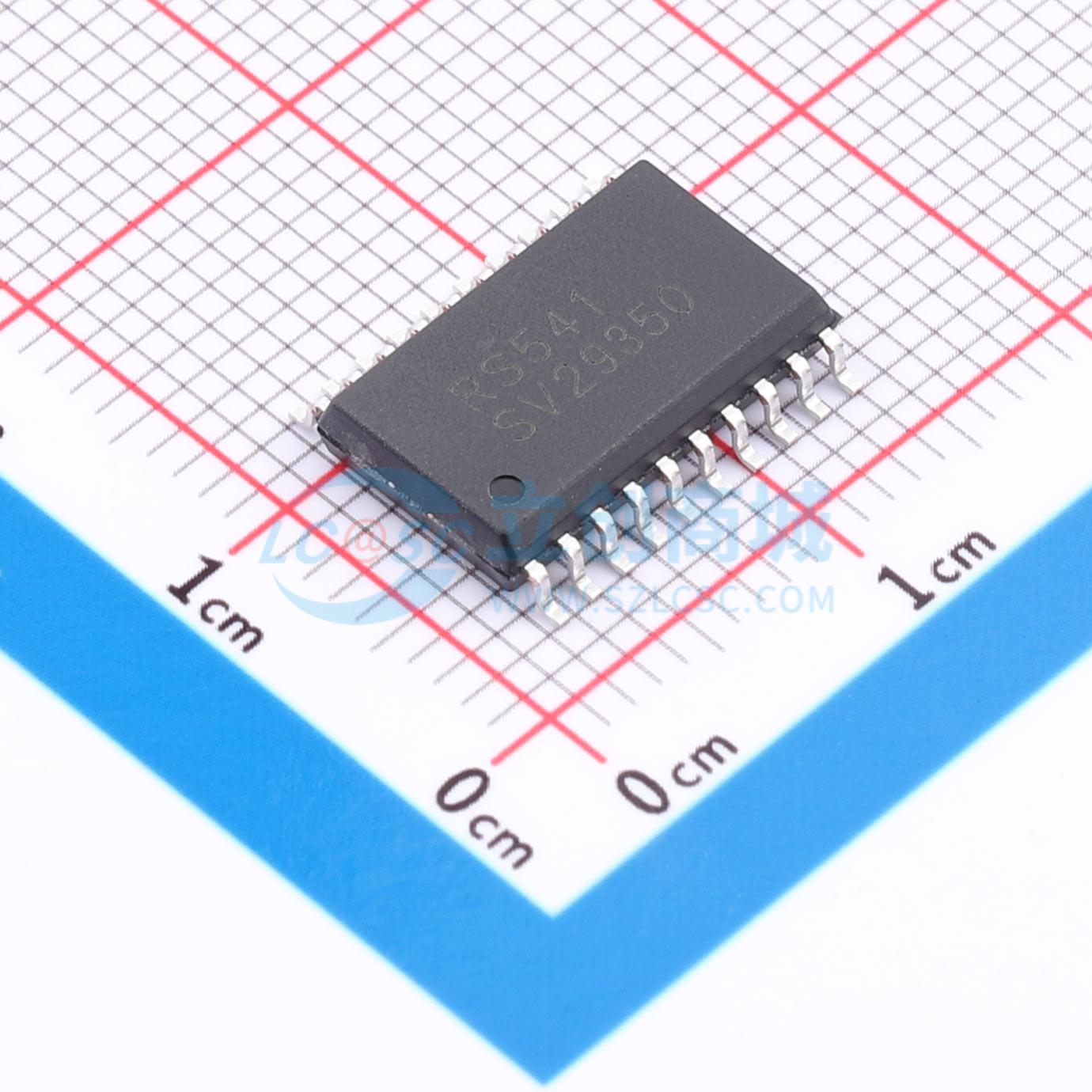

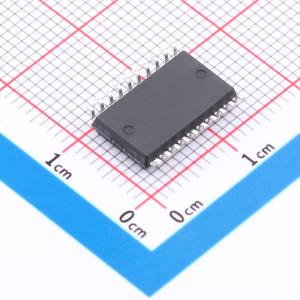

温馨提醒：图片仅供参考，商品以实物为准
RS541XS20
八进制缓冲器和带三态输出的线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个8位同相缓冲器/线路驱动器，具有三态输出。该器件具有两个输出使能端（OE1和OE2）。OE为高电平时，相关输出端将呈现高阻抗关断状态。输入包括钳位二极管，允许使用限流电阻将输入接口连接到超过VCC的电压。为确保在电源上电或断电期间处于高阻抗状态，OE应通过上拉电阻连接到VCC，电阻的最小值由驱动器的灌电流能力决定。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS541XS20
- 商品编号
- C42459626
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 5uA | |
| 传播延迟(tpd) | 4.8ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
RS541 是一款具有三态输出的8位非反相缓冲器/线路驱动器。该器件具备两个输出使能引脚（OE1和OE2）。当OE为高电平时，相关输出将进入高阻态关闭状态。输入端包含钳位二极管，允许使用限流电阻将输入接口连接到高于VCC的电压。为确保在上电或掉电期间保持高阻态，OE（上划线）应通过上拉电阻连接到VCC，该电阻的最小值由驱动器的电流吸收能力决定。
商品特性
- 电源电压范围：1.65V 至 5.5V
- 三态输出驱动总线线路
- 低功耗：最大 Icc 为 5μA
- 在3V电压下提供 ±24mA 输出驱动能力
- 最大输入电流为 1μA
- 扩展工作温度范围：-40℃ 至 125℃
- 微型封装：TSSOP20， SOP20
应用领域
- 服务器
- 智能电网
- 网络交换机
- 信息娱乐系统
- 监控摄像头
