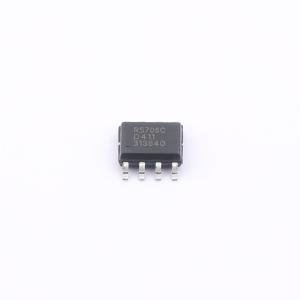

温馨提醒：图片仅供参考，商品以实物为准
RS706-2.93XK-Q1
带看门狗和手动复位功能的电源电压监控器
- 描述
- 微处理器 (μP) 监控电路可降低 μP 系统中监控电源和电池功能所需的复杂性和组件数量。与单独的 IC 或分立组件相比，该设备显著提高了系统的可靠性和准确性。提供四种功能:在电源开启、关闭和欠压情况下提供复位输出。复位输出在 VCC 低至 1.2V 时仍可工作。独立看门狗输出，若看门狗输入在 1.6 秒（典型值）内未切换，则输出低电平。1.2V 阈值检测器，用于电源故障警告、低电量检测或监控电源。低电平有效的手动复位输入。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS706-2.93XK-Q1
- 商品编号
- C42459648
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 3.05V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 1.6s | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 20uA |
商品概述
RS706-Q1微处理器监控电路简化了微处理器系统中的电源和电池功能监控，减少了所需元件的数量和复杂性。与分立集成电路或分立元件相比，该器件显著提高了系统的可靠性和精度。RS706-Q1提供四项功能：第一，在上电、掉电和欠压条件下产生复位输出，复位输出在VCC低至1.2V时仍保持有效。第二，一个独立的看门狗输出，如果看门狗输入在1.6秒（典型值）内未被触发，该输出将变为低电平。第三，一个1.2V阈值检测器，用于电源故障警告、电池电量低检测或监控电源。第四，一个低电平有效的手动复位输入。RS706-Q1采用绿色SOP8封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 工作电压范围：1.2V 至 5.5V
- 低功耗：最大50µA
- 精密电源电压监控阈值：2.63V、2.93V、3.08V、4.00V、4.65V
- 在VCC=1.2V时保证RESET（上划线）有效
- 200ms复位脉冲宽度
- 独立看门狗定时器超时时间：典型值1.6秒
- 用于电源故障或电池电量低警告的电压监控器
- 工作温度范围：-40°C 至 +125°C
应用领域
- 片上系统、数字信号处理器或微控制器
- 工业设备
- 智能仪器
- 关键处理器电源监控
- 无线通信系统
