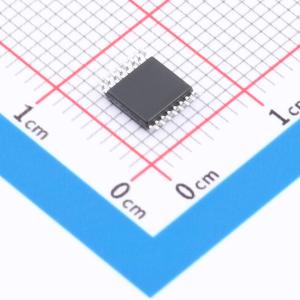

温馨提醒：图片仅供参考，商品以实物为准
RS74AVCH4T245XTSS16
4位双电源总线收发器，具备可配置电平转换、电压转换和三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该4位同相总线收发器使用两个独立的可配置电源轨。A端口设计为跟踪VccA，VccA可接受1.2V至3.6V的任何电源电压。B端口设计为跟踪VccB，VccB可接受1.2V至3.6V的任何电源电压。该产品在VccA/VccB设置为1.4V至3.6V时可实现优化运行，在VccA/VccB低至1.2V时也可运行，这使得它能够在1.2V、1.5V、1.8V、2.5V和3.3V的任何电压节点之间进行通用低压双向转换
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS74AVCH4T245XTSS16
- 商品编号
- C42459652
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 4 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 |
商品概述
这款4位非反相总线收发器采用两个独立可配置的电源轨。A端口设计用于跟踪VCCA电压。VCCA可接受1.2V至3.6V范围内的任何电源电压。B端口设计用于跟踪VCCB电压。VCCB可接受1.2V至3.6V范围内的任何电源电压。RS74AVCH4T245经优化，可在VCCA/VCCB设置为1.4V至3.6V时工作。它在VCCA/VCCB低至1.2V时仍可运行。这实现了1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间通用的低压双向电平转换。该器件设计用于两个数据总线之间的异步通信。方向控制输入和输出使能输入的电平逻辑会激活B端口输出或A端口输出，或将两个输出端口置于高阻态。当B端口输出被激活时，器件将数据从A总线传输到B总线；当A端口输出被激活时，则将数据从B总线传输到A总线。A和B端口上的输入电路始终处于活动状态，必须施加逻辑高电平或低电平，以防止过大的Icc和Iccz电流。该器件的控制引脚由VCCA供电。该器件完全规定了使用Ioff的部分关断模式应用。Ioff电路会禁用输出，防止在器件断电时产生破坏性的电流回流。
商品特性
- 控制输入的高/低电平阈值参考VCCA电压
- 全可配置双电源轨设计，允许每个端口在1.2V至3.6V的完整电源电压范围内工作
- I/O端口可耐受4.6V电压
- Ioff特性支持部分关断模式操作
- 数据输入上的总线保持功能，无需外部上拉/下拉电阻
- 扩展工作温度范围：-40℃至+125℃
应用领域
- 个人电子产品
- 工业
- 企业
- 电信
