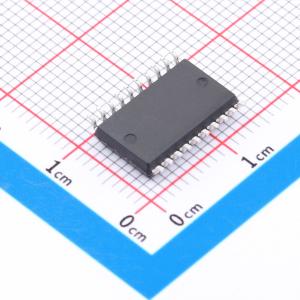

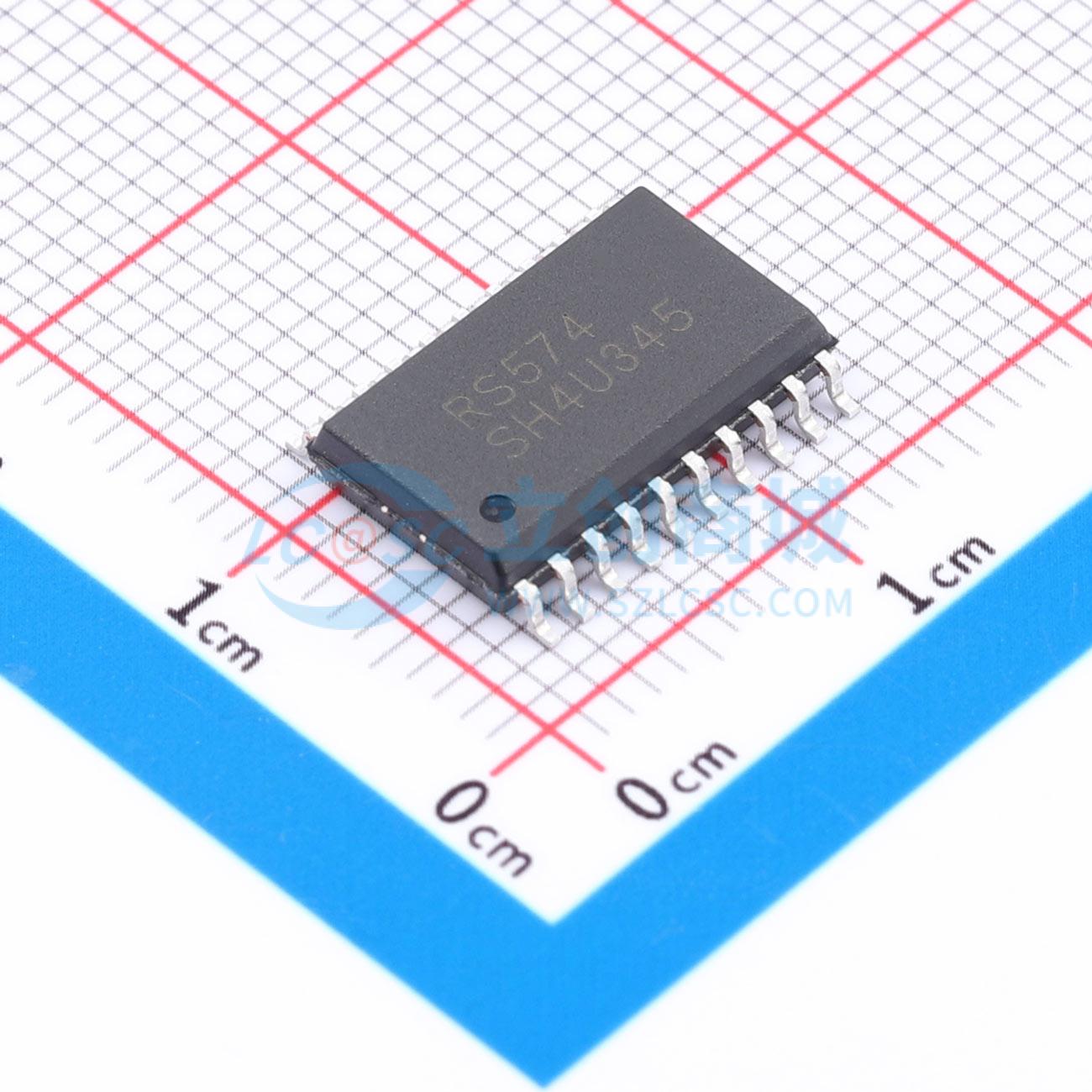

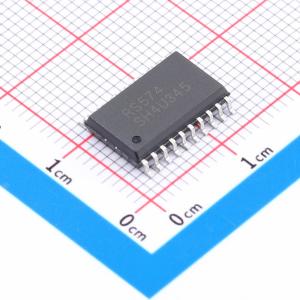

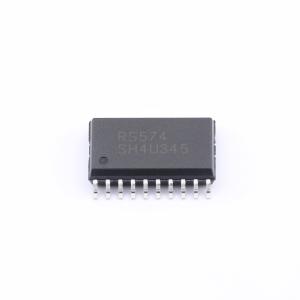

温馨提醒：图片仅供参考，商品以实物为准
RS574XS20
八进制边沿触发D型触发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高速八进制 D 型触发器，每个触发器具有独立的 D 型输入和用于总线应用的三态输出。一个时钟 (CLK) 和一个输出使能 (OE(overline)) 输入为所有触发器共用。8 个触发器将在 CLK 从低到高转换时，存储满足建立和保持时间要求的各自 D 输入状态。当 OE(overline) 为低电平时，8 个触发器的内容将在输出端可用。当 OE(overline) 为高电平时，输出进入高阻关断状态。OE(overline) 输入的操作不影响触发器的状态。该器件采用绿色 TSSOP20、SOP20 封装，工作环境温度范围为 -40℃ 至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS574XS20
- 商品编号
- C42459630
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 10ns@5V,15pF | |
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 16mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 6pF | |
| 工作温度 | -40℃~+125℃ | |
| 保持时间 | 5ns |
商品概述
RS574是一款高速八路D型触发器，每个触发器具有独立的D型输入，并配备三态输出，适用于总线导向应用。时钟（CLK）和输出使能（OE（上划线））输入为所有触发器共用。在时钟从低到高转换时，若满足建立和保持时间要求，八个触发器将存储各自D输入的状态。当OE（上划线）为低电平时，八个触发器的内容将呈现在输出端；当OE（上划线）为高电平时，输出进入高阻关断状态。OE（上划线）输入的操作不影响触发器的状态。该器件采用绿色TSSOP20和SOP20封装，工作环境温度范围为-40℃至+125℃。
商品特性
- 工作电压范围：2V至5.5V
- 低功耗：最大40μA
- 工作温度范围：-40℃至+125℃
- 三态输出可直接驱动总线线路
- 微型封装：TSSOP20，SOP20
应用领域
- 变电站控制
- 工业应用
- 个人电子产品
- 测试与测量解决方案
- 病人监护
