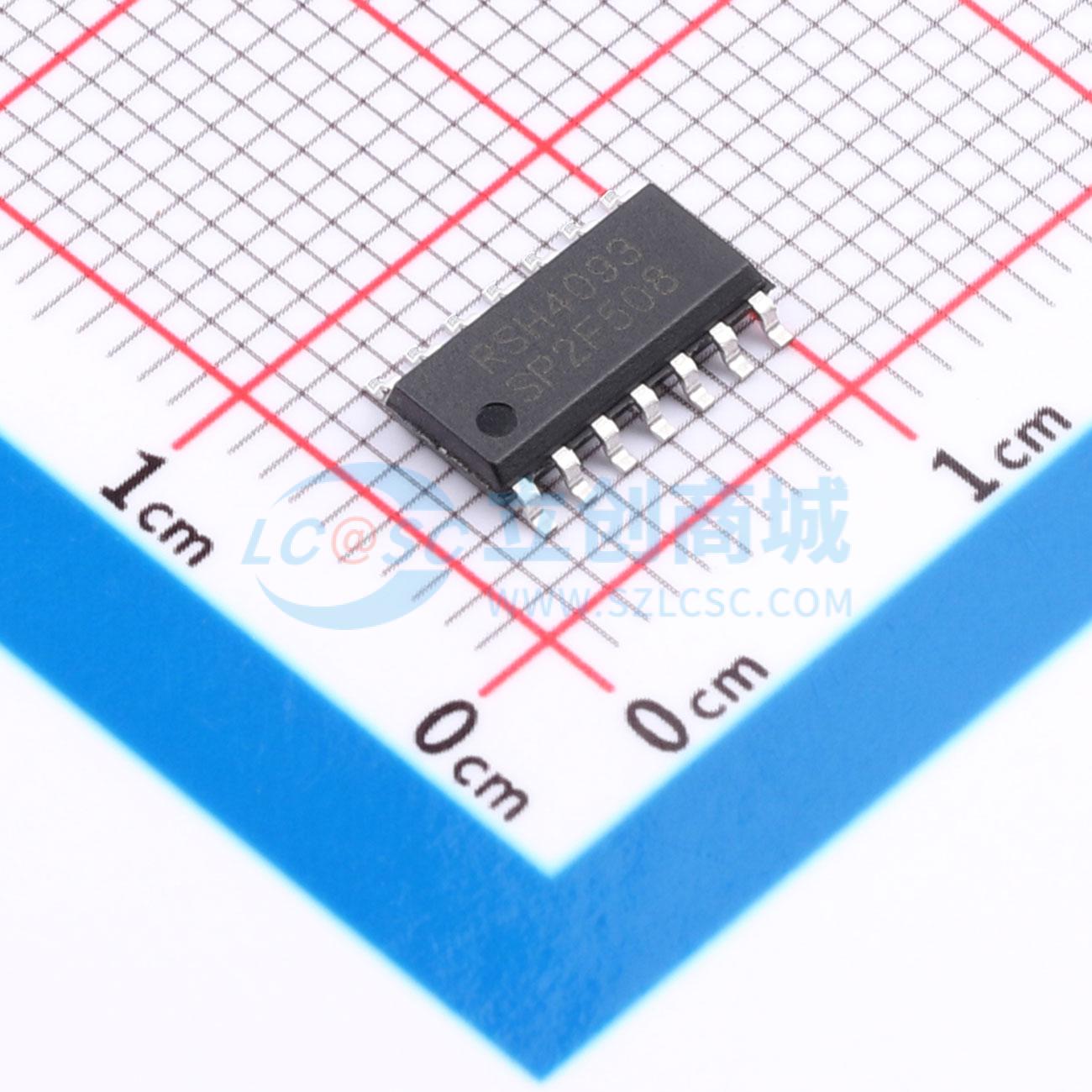

RSH4093XP
四2输入与非施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带有施密特触发器输入的四2输入与非门。输入包括钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。施密特触发器输入可将缓慢变化的输入信号转换为清晰、无抖动的输出信号。采用环保SOP14封装，工作环境温度范围为 -40°C至125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RSH4093XP
- 商品编号
- C42459700
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.247692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | - | |
| 触发沿 | - | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | - | |
| 功能 | - | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 11.2ns@10V,50pF；9.2ns@15V,50pF；21.5ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | RSH4093 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 静态电流(Iq) | 100nA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述
RSH4093是一款四路2输入与非门，配备施密特触发器输入。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。施密特触发器输入将缓慢变化的输入信号转换为清晰明确、无抖动的输出信号。RSH4093采用绿色SOP14封装，工作环境温度范围为-40°C至125°C。
商品特性
- 施密特触发器输入鉴别
- 完全静态操作
- 5V、10V和15V参数额定值
- 宽电源电压范围，从3V至15V
- CMOS低功耗
- 高抗噪性
- 标准化对称输出特性
- 工作温度范围：-40°C至125°C
- 微型封装：SOP14
应用领域
- 波形与脉冲整形器
- 非稳态多谐振荡器
