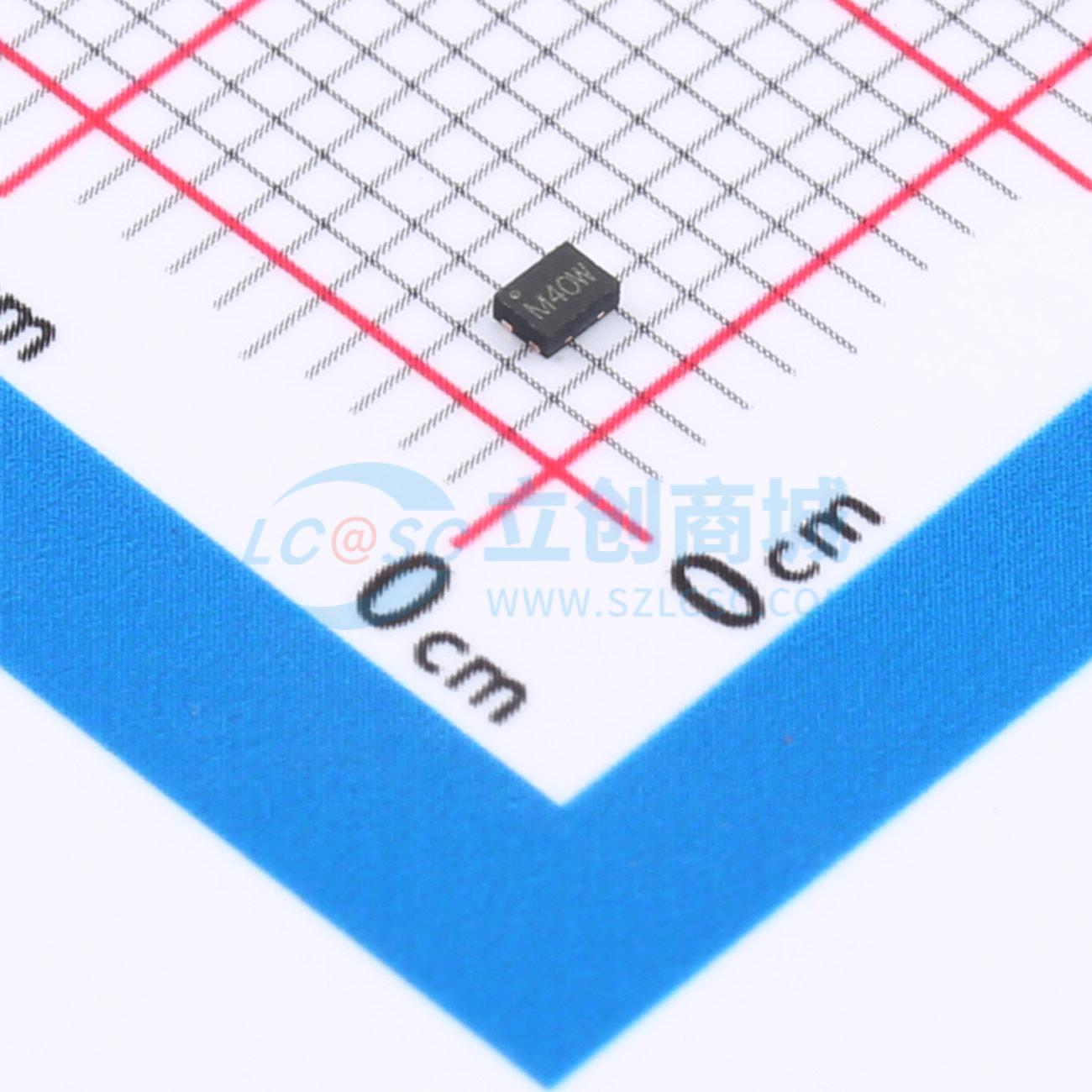

温馨提醒：图片仅供参考，商品以实物为准
MTS4B-OW
数字温度传感芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1-wire协议通信，16位0.004℃感温分辨率，-103℃~+153℃测温范围，测温精度±0.5℃@0~+60℃，测温速度15.3ms/2.2ms，超低功耗2μA，1.8V~5.5V供电，1.6*1.2*0.55mm超小尺寸,DFN4L封装，内置112bit EEPROM用户空间，广泛应用于板级温度监控、环境温度、智能家电、智能家居、消费电子、多点串联测温等。
- 品牌名称
- Mysentech(敏源传感)
- 商品型号
- MTS4B-OW
- 商品编号
- C42459455
- 商品封装
- DFN-4L(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.0304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -103℃~+153℃ | |
| 精度 | ±0.5℃ | |
| 工作电压 | 1.8V~5.5V | |
| 待机电流 | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 15.3ms；8.5ms；2.2ms；5.2ms | |
| 温度分辨率 | 16bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；出厂温度校准；片内数字滤波/平均处理；可配置温度输出；片内非易失参数存储；低功耗待机；自诊断功能；片内温度补偿 |
商品概述
该数字模拟混合信号温度传感芯片具备最高±0.1°C的测温精度，用户无需校准。其感温原理基于CMOS半导体PN结温度与带隙电压的特性关系，信号经过小信号放大、模数转换和数字校准补偿后，通过数字总线输出。该芯片具有精度高、一致性好、测温速度快、功耗低、可编程配置灵活以及寿命长等优点。芯片内置16位ADC，提供0.004°C的分辨率，工作温度范围宽达-103°C至+153°C。每颗芯片拥有唯一的64位ID序列号，出厂前经过100%的测试校准，并根据温度误差特性拟合校准系数，由芯片内部自动完成补偿计算。为简化系统应用，芯片的ID搜索、测温数据内存访问及功能配置均基于单总线协议指令，上位机微处理器仅需一个GPIO端口即可进行读写访问。单总线通信接口通过共用一根数据总线实现多节点传感采集与组网，是一种低成本方案，具有传输距离远、支持节点数多、便于空间分布式传感组网的特点，最多可支持串联100个节点，线缆长度可达100至500米。芯片内置非易失性E²PROM存储单元，用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息，如传感器节点编号和位置信息等。
商品特性
- 最高测温精度：±0.1°C / ±0.5°C；测温范围：-103°C ~ +153°C
- 低功耗：典型待机电流0.01 μA，测温峰值电流0.36 mA，测温平均电流2 μA（平均次数=8，1次测量/秒）
- 宽工作电压范围：1.8V ~ 5.5V
- 感温分辨率：16位输出，0.004°C
- 温度转换时间可配置：15.3 ms / 8.5 ms / 5.2 ms / 2.2 ms
- 可配置单次或周期测量
- 最大提供112位额外E²PROM空间用于存放用户信息
- 数字单总线接口
- 具备加热芯片自诊断功能
应用领域
- 替代PT100/PT1000
- 替代NTC方案
- 电子体温计
- 动物体温检测
- 超低温冷链物流
- 热表、气表、水表
- 板级温度监控
- 工业仪器仪表
- 电力端子测温
