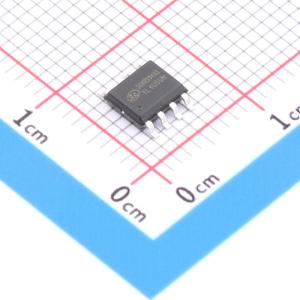

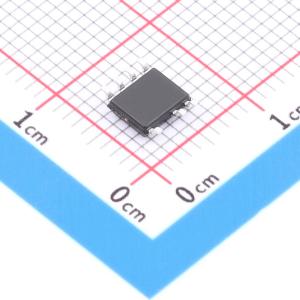

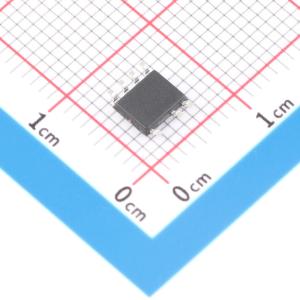

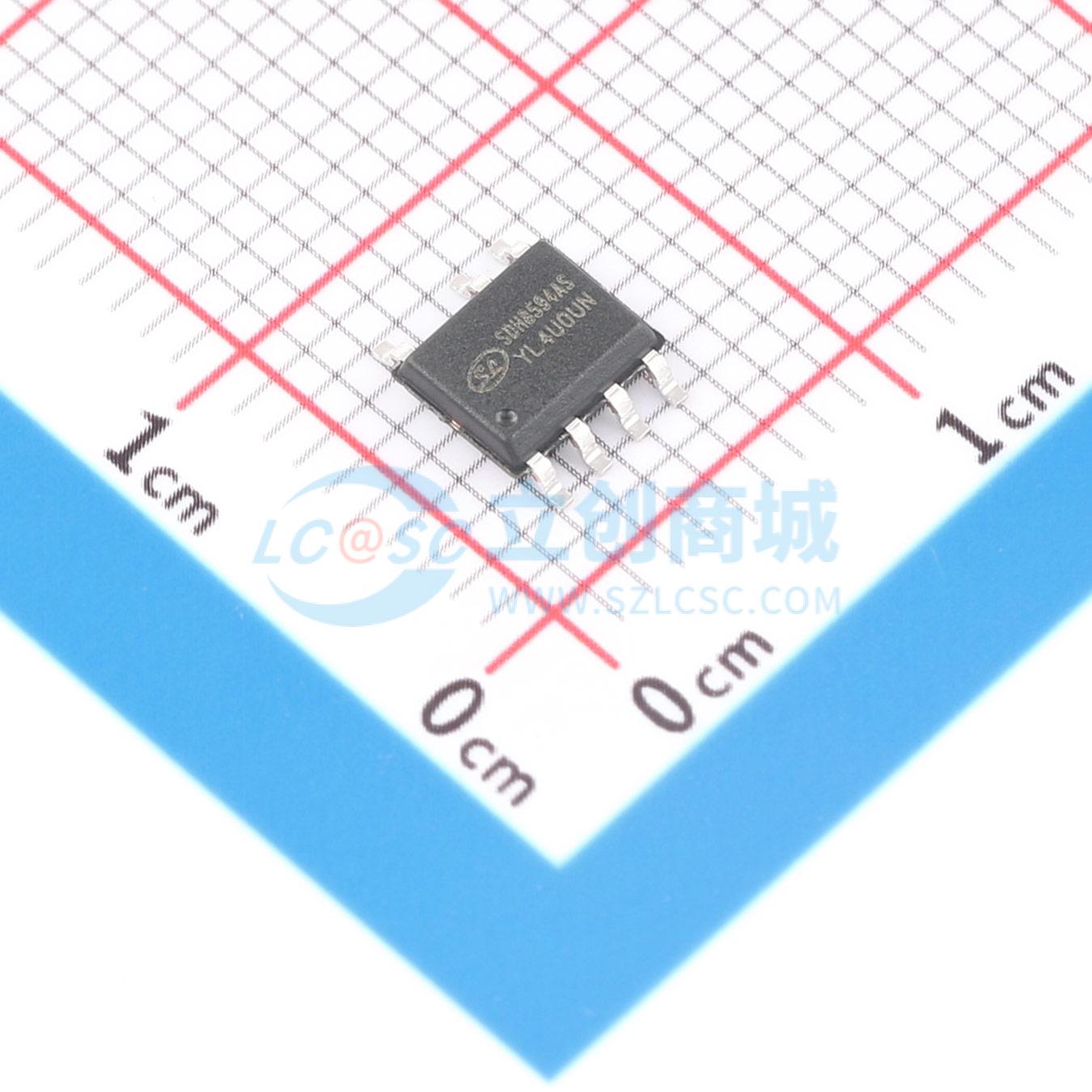

SDH8594ASTR

650V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: SILAN(士兰微)
商品型号: SDH8594ASTR
商品编号: C42459723
商品封装: SOP-7-225mil-1.27mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	-
	特性	恒流模式(CC)；欠压保护(UVP)；恒压模式(CV)；过流保护(OCP)；短路保护(SCP)；过压保护(OVP)
	工作温度	-40℃~+125℃
	工作模式	PFM 调制
	输出电压	-
	反馈方式	-

商品概述

SDH8594AS是内置高压MOS管功率开关的原边控制开关电源（PSR），采用PFM调制技术，提供精确的恒压/恒流（CV/CC）控制环路，具有非常高的稳定性和平均效率。并且集成高压启动，可以省去外围的启动电阻。采用SDH8594AS设计系统，无需光耦，可省去次级反馈控制、环路补偿，精简电路、降低系统成本。SDH8594AS适用8~12W输出功率，具有可调节线损补偿功能和内置峰值电流补偿功能。

商品特性

原边控制模式
高精度恒流恒压控制
低启动电流
可调节输出电压电流
可调节线损补偿
内置650V MOSFET
内置高压启动
满足75mW待机标准
前沿消隐
无需补偿电容
过温保护
VCC过压保护
输出过压保护
欠压锁定
逐周期限流
输出短路保护
过流保护
最大导通时间保护

应用领域

充电器
适配器
待机电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	-
	开关频率	-
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	50%
