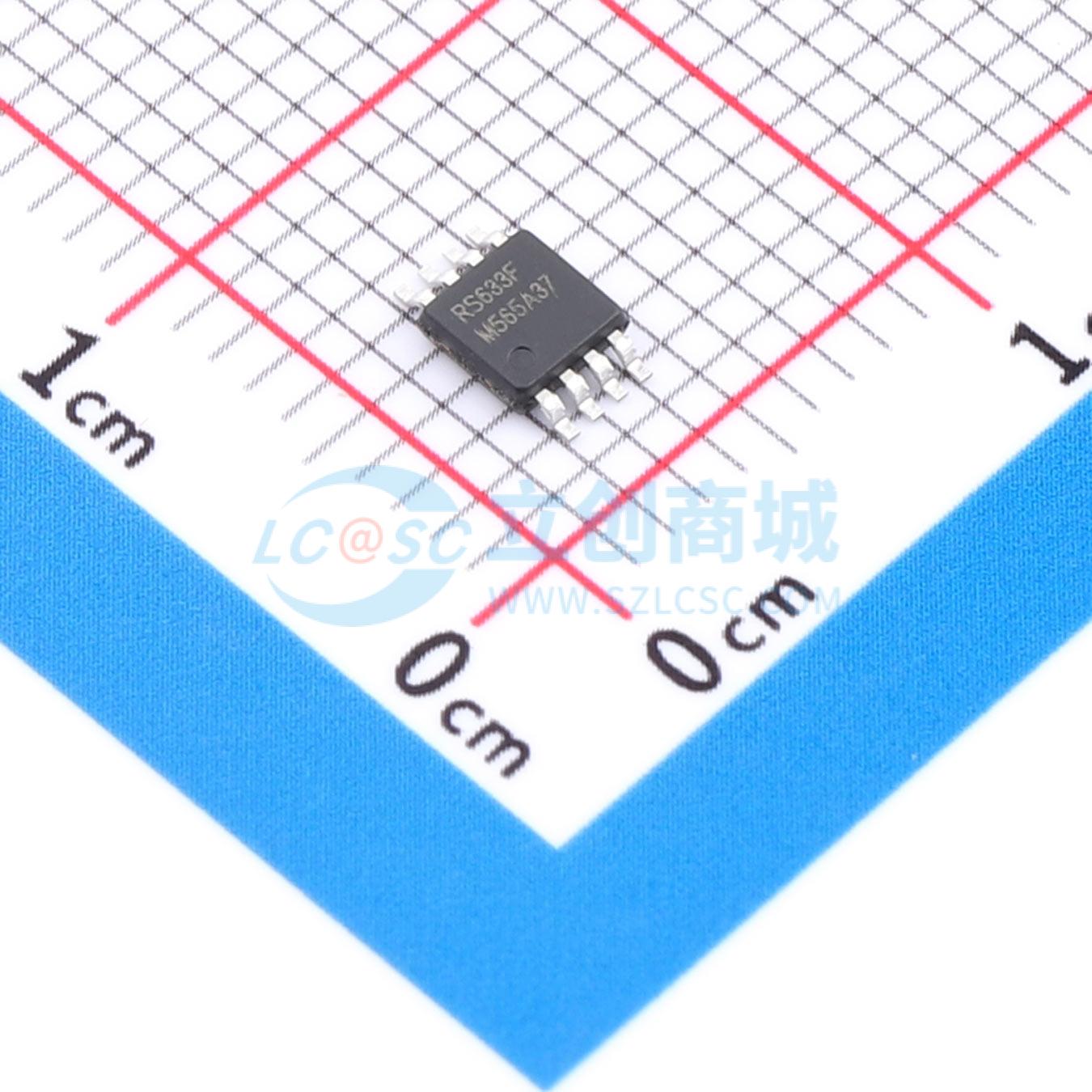

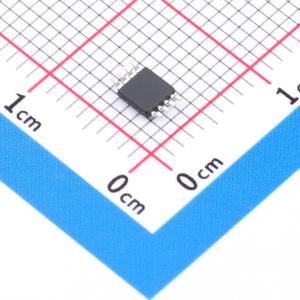

温馨提醒：图片仅供参考，商品以实物为准
RS633FHXM
微功耗、零漂移、轨到轨输出仪表放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低功耗、高精度的仪表放大器，具有出色的精度。采用多功能三运算放大器设计，体积小、功耗低，适用于广泛的便携式应用。提供多种固定增益配置。提供极低的失调电压 (4 + 50 / G μV) 和高共模抑制比 (110 dB)。可在低至 2.3V (±1.15V) 的电源下工作，静态电流仅为 165 μA，非常适合电池供电系统。使用自动校准技术，确保在较宽的工业温度范围内具有出色的精度。采用 MSOP8 封装，工作环境温度范围为 -40℃ 至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS633FHXM
- 商品编号
- C42459642
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 2.3V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.15V；1.15V~2.75V | |
| 输入失调电压(Vos) | 6.5uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 增益带宽积(GBW) | 150kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 0.24V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 100pA | |
| 静态电流(Iq) | 165uA | |
| 输出电流 | 25mA | |
| 输入失调电流(Ios) | 50pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置电阻网络；EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
RS633器件是一款低功耗、高精度仪表放大器，具有卓越的准确性。其通用的3运放设计、小尺寸和低功耗特性，使其成为各种便携式应用的理想选择。该器件提供多种固定增益配置。RS633具有极低的输入失调电压（典型值4+50/G μV）和高共模抑制比（典型值110 dB）。它可在低至2.3V（±1.15V）的电源电压下工作，静态电流仅为165μA，非常适合电池供电系统。它采用自动校准技术，确保在扩展的工业温度范围内保持出色的精度。RS633器件采用MSOP8封装，工作环境温度范围为-40°C ~ +125°C。
商品特性
- 固定增益：1, 2, 4, 5, 10, 20, 50, 100
- 低失调电压：典型值4+50/G μV
- 高共模抑制比：典型值110 dB
- 低输入偏置电流：典型值100 pA
- 电源电压范围：2.3 V 至 5.5 V
- 输入电压范围：(V-) + 0.1 V 至 (V+) - 0.1 V
- 低静态电流：165 μA
- 工作温度范围：-40°C ~ +125°C
- 微型封装：MSOP8
应用领域
- 桥式放大器
- 心电图放大器
- 压力传感器
- 医疗仪器
- 便携式仪器
- 称重计
- 热电偶放大器
- RTD传感器放大器
- 数据采集
