RS8702XK-Q1
50MHz零交叉、低失真、高共模抑制比、轨到轨输入输出单电源运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 零交叉系列、轨到轨、高性能CMOS运算放大器针对非常低电压、单电源应用进行了优化。 轨到轨输入或输出、低噪声（4.4μVₚ₋ₚ）和高速运行（50MHz增益带宽）使这些器件非常适合驱动采样模数转换器（ADCs）。 特殊特性包括出色的共模抑制比（CMRR）、无输入级交叉失真、高输入阻抗以及轨到轨输入和输出摆幅。输入共模范围包括负电源和正电源。 这些器件非常适合传感器接口、有源滤波器和便携式应用。运算放大器在2.2V至5.5V的单电源或双电源下，全温度范围为 -40℃至 +125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8702XK-Q1
- 商品编号
- C42459681

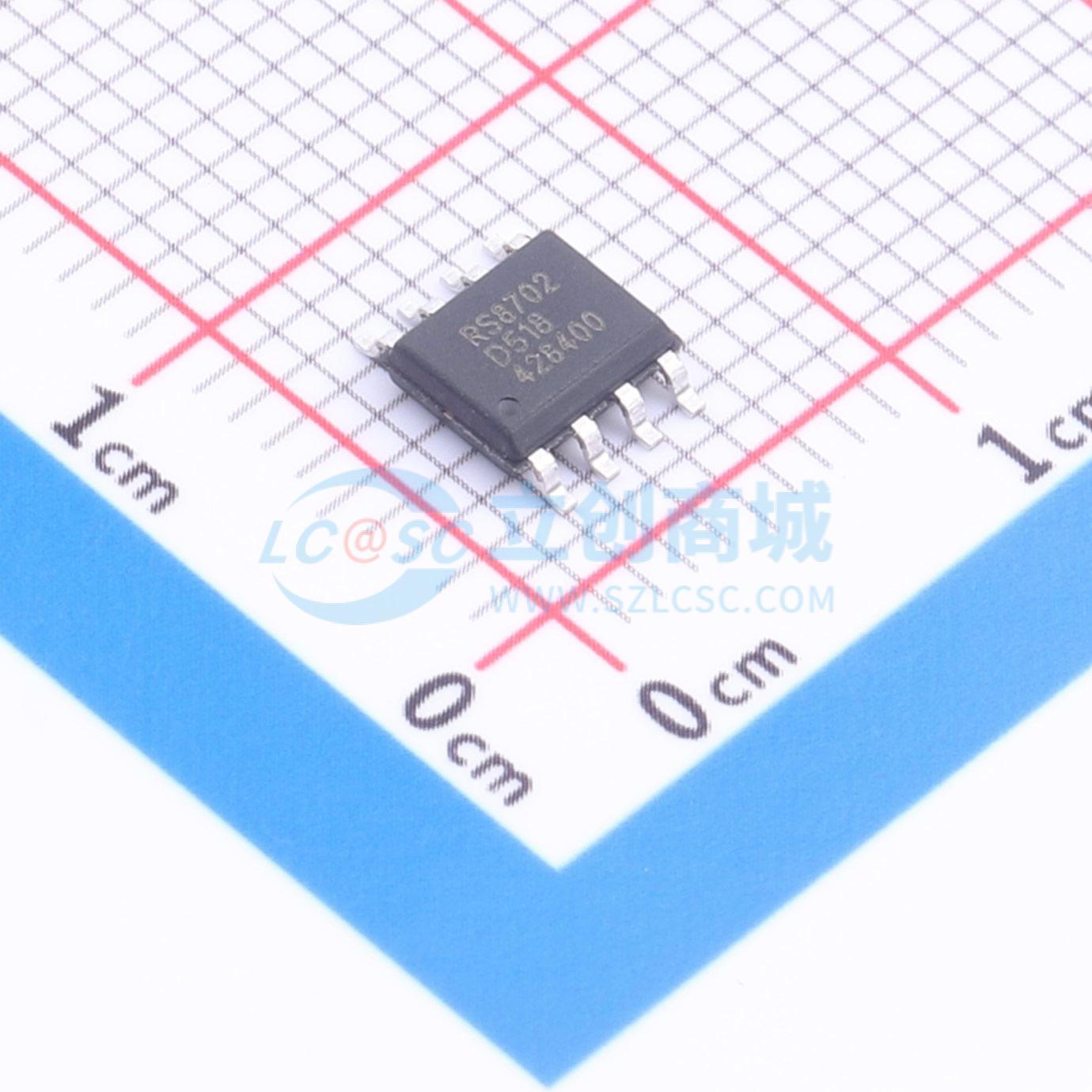

- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 35uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 增益带宽积(GBW) | 50MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 40V/us | |
| 共模抑制比(CMRR) | 96dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4nV/√Hz@100kHz | |
| 输入偏置电流(Ib) | 10pA | |
| 静态电流(Iq) | 7.6mA | |
| 输出电流 | 180mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
RS870X-Q1 零交越失真系列、轨到轨、高性能 CMOS 运算放大器针对极低电压、单电源应用进行了优化。轨到轨输入和输出、低噪声（4.4µVₚ₋ₚ）和高速运行（50MHz 增益带宽）使这些器件成为驱动采样模数转换器的理想选择。应用包括音频、信号调理和传感器放大。该系列运算放大器也非常适合手机功率放大器控制环路。特殊功能包括出色的共模抑制比、无输入级交越失真、高输入阻抗以及轨到轨输入和输出摆幅。输入共模范围涵盖负电源和正电源。这些器件是传感器接口、有源滤波器和便携式应用的理想选择。该系列运算放大器在 -40°C 至 +125°C 的完整温度范围内、2.2V 至 5.5V 的单电源或双电源条件下进行了规定。
商品特性
- 增益带宽：50MHz
- 零交越失真拓扑
- 共模抑制比：96 dB（典型值）
- 轨到轨输入和输出
- 低噪声：0.1Hz ~10Hz 频段内为 4.4µVₚ₋ₚ
- 压摆率：40V/µs
- 快速建立：至 0.01% 精度需 270ns
- 低失调电压：±35µV（典型值）
- 低输入偏置电流：10pA（典型值）
- 电源范围：+2.2V 至 +5.5V
- 工作温度最高可达 +125°C
- 微型封装：SOT23-5， SOP8
应用领域
- 信号调理
- 数据采集
- 过程控制
- 有源滤波器
- 测试设备
- 音频
- 宽带放大器
