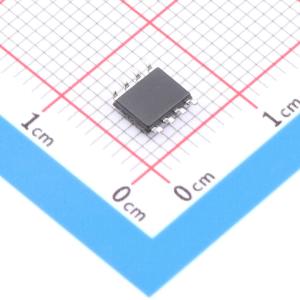

温馨提醒：图片仅供参考，商品以实物为准
RS8802AHXK
双路5A高速低侧栅极驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品能够有效驱动MOSFET和IGBT功率开关。采用了一种本质上可最大限度减少直通电流的设计，能够向容性负载提供和吸收高峰值电流脉冲，具有轨到轨驱动能力，典型传播延迟极小，为13ns。 该产品能够处理-4V的输入。此外，驱动器的两个通道之间具有匹配的内部传播延迟，非常适合需要双栅极驱动且对时序要求严格的应用，如同步整流器
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS8802AHXK
- 商品编号
- C42459685
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 4ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 13ns | |
| 传播延迟 tpHL | 13ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+140℃ | |
| 输入高电平(VIH) | 2.8V | |
| 输入低电平(VIL) | 1V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
RS8802 是一款双通道、高速、低侧栅极驱动器器件，能够有效驱动 MOSFET 和 IGBT 功率开关。其设计本身可最大程度减小直通电流，能够为容性负载提供高峰值电流脉冲的源电流和灌电流，具备轨到轨驱动能力，且传播延迟极短，典型值为 13ns。该器件输入端可承受 -4V 电压。此外，驱动器具有两个通道间匹配的内部传播延迟，非常适用于需要双栅极驱动且时序要求严格的应用，例如同步整流器。这也可将两个通道并联连接，以有效提高电流驱动能力，或使用一个输入信号驱动两个并联的开关。RS8802 在 VDD = 12V 时，可提供 5A 源电流和 5A 灌电流的峰值驱动能力。该器件设计用于在 4.5V 至 18V 的宽 VDD 范围和 -40°C 至 140°C 的宽温度范围内工作。VDD 引脚上的内部欠压锁定电路可在 VDD 工作范围之外时将输出保持为低电平。在低至 5V 以下的电压水平下工作的能力，以及一流的开关特性，使其特别适合驱动新兴的宽禁带功率开关器件，如 GaN 功率半导体器件。
商品特性
- 行业标准引脚排列
- 两个独立的栅极驱动通道
- 5A 峰值源电流和灌电流驱动能力
- 逻辑阈值与电源电压无关，兼容 TTL 和 CMOS
- 具有迟滞的逻辑阈值，抗噪能力强
- 输入引脚电压电平不受 VDD 引脚偏置电源电压限制
- 4.5V 至 18V 单电源工作范围
- VDD 欠压锁定期间输出保持低电平
- 快速传播延迟
- 快速上升和下降时间
- 两个输出可并联以获得更高驱动电流
- 输入悬空时输出保持低电平
- -40°C 至 140°C 的工作温度范围
- 微型封装：SOP8
应用领域
- 开关模式电源
- DC-DC 转换器
- 电机控制
- 太阳能发电
- 新兴宽禁带功率器件（如 GaN）的栅极驱动
