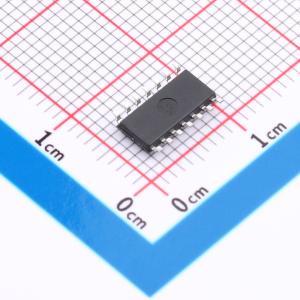

温馨提醒：图片仅供参考，商品以实物为准
RSH4069UXP
CMOS六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于3V至15V Vcc操作。包含六个反相器，执行布尔函数 Y = A(overline)，这使得可以使用限流电阻将输入连接到超过VCC的电压。采用绿色SOP14封装，工作环境温度范围为 -40℃至125℃。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RSH4069UXP
- 商品编号
- C42459699
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.187895克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；12.5V；8V | |
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 9V；13.5V；4V | |
| 低电平范围(VOL) | 1.5V；1V；600mV | |
| 传播延迟(tpd) | 19ns@15V,50pF | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
RSH4069U器件设计用于3V至15V的Vcc工作电压。该器件包含六个反相器，执行布尔函数Y = A（上划线）。这使得可以使用限流电阻将输入接口连接到超过Vcc的电压。RSH4069U采用绿色SOP14封装。其工作环境温度范围为-40°C至125°C。
商品特性
- 宽工作电压范围：3V至15V
- 低输入漏电流：在15V全环境温度下为1μA
- 5V、10V和15V参数额定值
- 工作温度范围：-40°C至125°C
- 微尺寸封装：SOP14
应用领域
- 逻辑反相
- 脉冲整形
- 振荡器
- 高输入阻抗放大器
