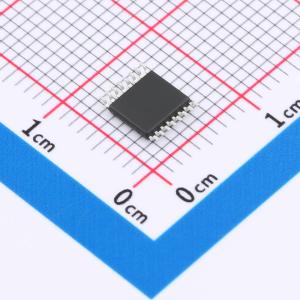

RS595XTSS16-G

三态输出，8位移位寄存器

描述

是一个带存储寄存器和三态输出的8位串行输入/串行或并行输出移位寄存器。为移位寄存器和存储寄存器提供了单独的时钟。移位寄存器有一个异步复位 (MR) 输入、串行 (SER) 输入和用于级联的串行输出 (Q7S)。MR 上的低电平将清除移位寄存器。数据在 SRCLK 输入的低到高转换时移位。移位寄存器中的数据在 RCLK 输入的低到高转换时传输到存储寄存器。如果两个时钟连接在一起，移位寄存器将始终比存储寄存器超前一个时钟脉冲。每当输出使能输入 (OE) 为低电平时，存储寄存器中的数据就会出现在输出端。OE 上的高电平使输出呈现高阻抗关断状态。OE 输入的操作不影响寄存器的状态。

品牌名称

RUNIC(润石)

商品型号

RS595XTSS16-G

商品编号

C42459633

商品封装

TSSOP-16​

包装方式

编带

商品毛重

0.192642克(g)
