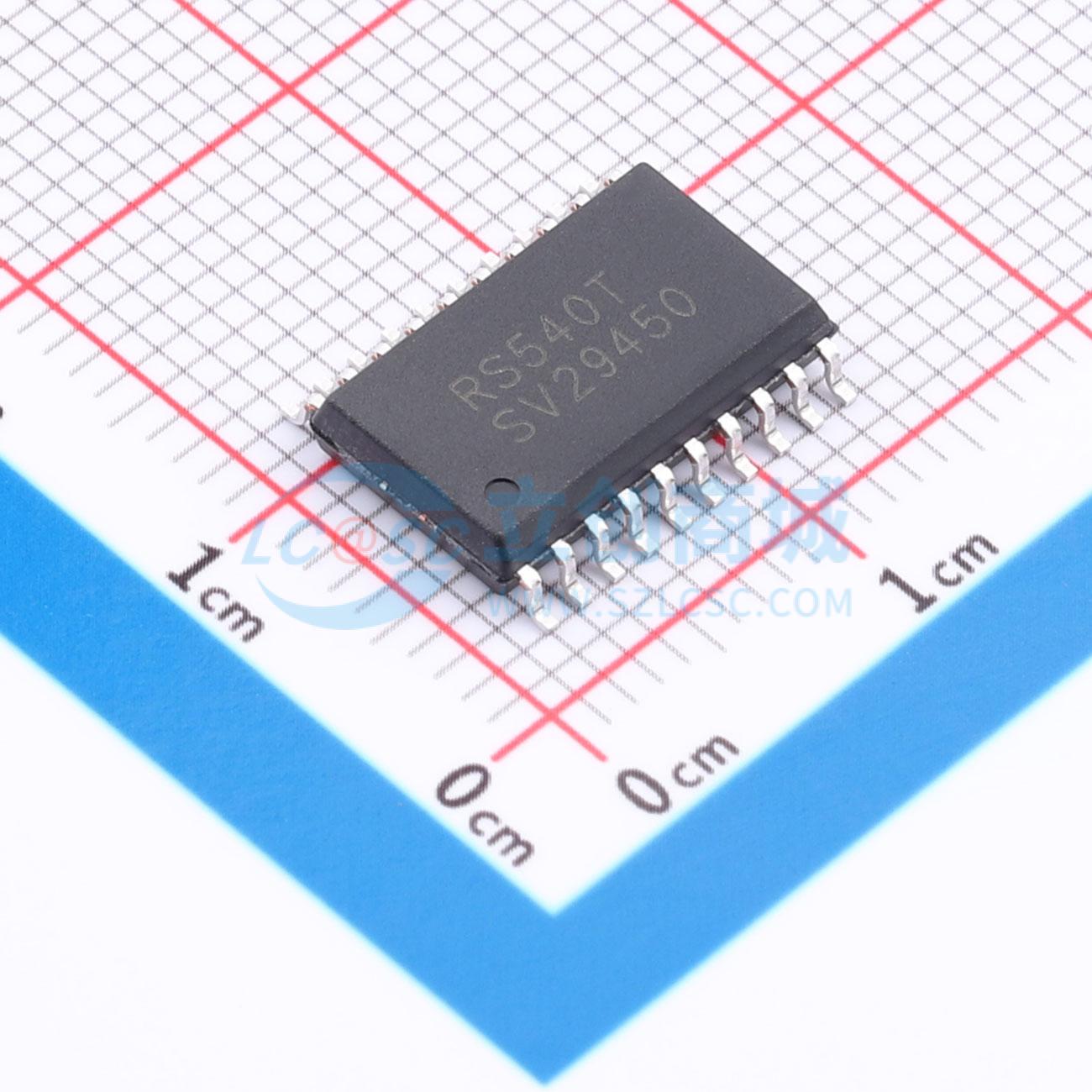

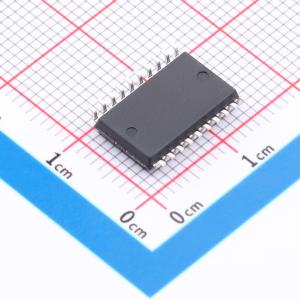

RS540TXS20
八进制缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个8位反相缓冲器/线路驱动器，具有三态输出。该器件具有两个输出使能端（OE1和OE2）。OE端为高电平时，相关输出端呈现高阻抗关断状态。输入具有过压容限，此特性允许这些器件在混合电压环境中用作电平转换器。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS540TXS20
- 商品编号
- C42459623
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 16mA | |
| 拉电流(IOH) | 16mA | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 5uA | |
| 传播延迟(tpd) | 6.3ns@5V,15pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
RS540T是一款具有三态输出的8位反相缓冲器/线路驱动器。该器件具备两个输出使能端（OE1和OE2）。当OE为高电平时，相关输出将进入高阻抗关断状态。所有输入端均具有过压容限，此特性使得该器件可在混合电压环境中用作电平转换器。所有输入端均采用施密特触发器动作，使电路能够容忍较慢的输入上升和下降时间。该器件完全适用于使用IOFF功能的部分断电应用。IOFF电路会在断电时禁用输出，防止有害的反向电流流经器件。为确保在上电或断电期间保持高阻抗状态，OE（上划线）应通过上拉电阻连接到VCC，电阻的最小值由驱动器的电流吸收能力决定。
商品特性
- 电源电压范围：2.0V 至 5.5V
- 高电流三态输出接口
- 低功耗：最大5μA ICC
- TTL输入兼容
- 在5V电压下提供±16mA输出驱动能力
- 最大输入电流低至2μA
- 扩展工作温度范围：-40℃ 至 125℃
- 微型封装：TSSOP20，SOP20
应用领域
- 服务器
- 智能电网
- 网络交换机
- 信息娱乐系统
- 监控摄像头
