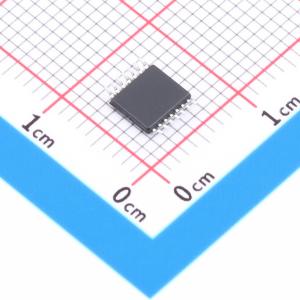

温馨提醒：图片仅供参考，商品以实物为准
RS4G02XQ
四通道 2 输入正或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于1.65V至5.5V VCC操作。执行布尔函数Y = (A + B)的非运算（正逻辑）。针对使用loff的部分掉电应用进行了全面规定，loff电路可禁用输出，防止器件掉电时电流回流造成损坏。提供绿色SOIC-14（SOP14）和TSSOP-14封装，工作环境温度范围为 -40°C至 +125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS4G02XQ
- 商品编号
- C42459604
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V；1.7V | |
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；2.3V；1.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV | |
| 传播延迟(tpd) | 4ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
