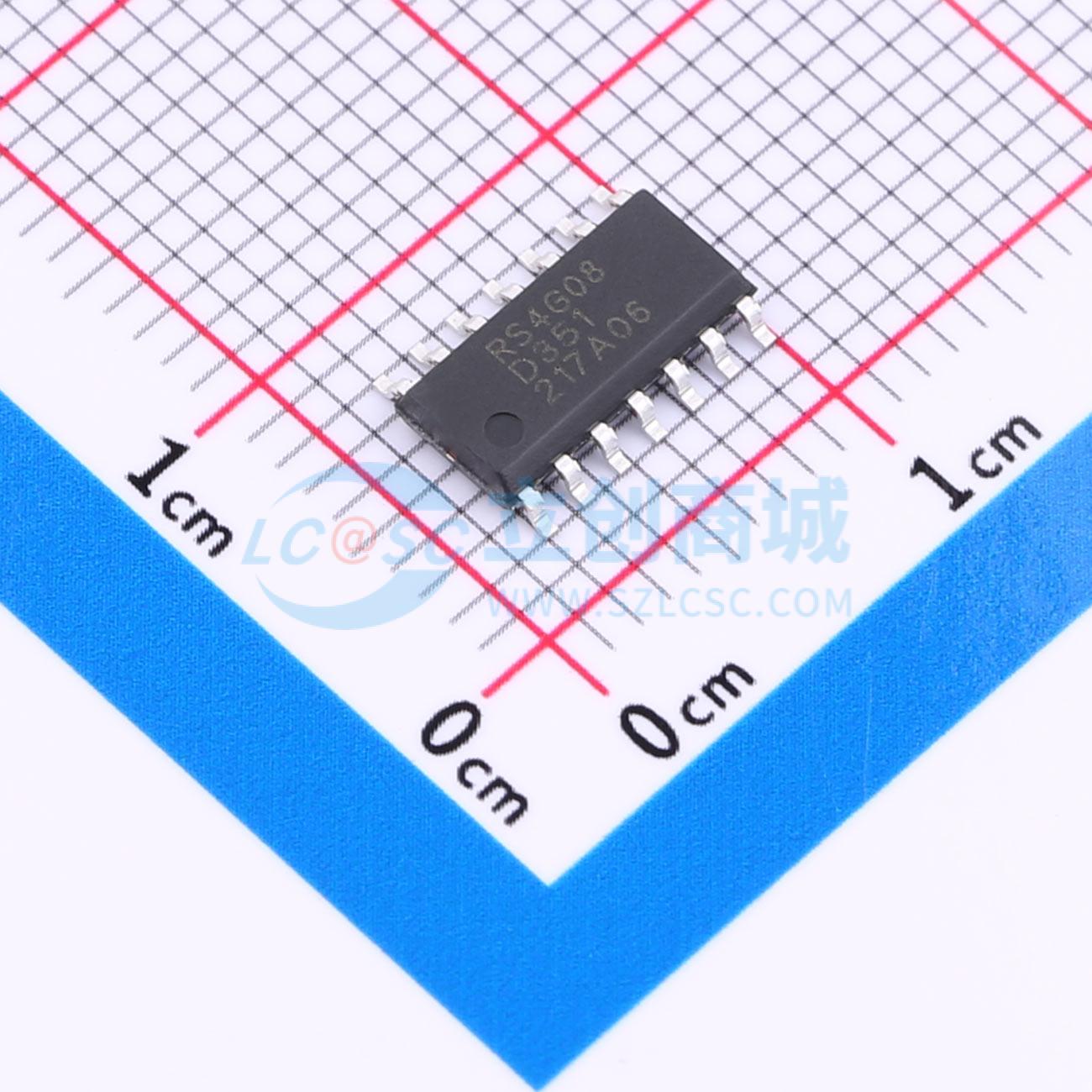

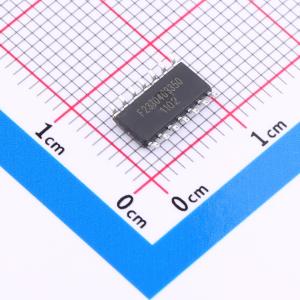

温馨提醒：图片仅供参考，商品以实物为准
RS4G08XP-Q1
四组 2 输入正与门
- 描述
- RS4G08-Q1 四路 2 输入正与门专为 1.65V 至 5.5V 的 VCC 工作电压而设计。RS4G08-Q1 器件在正逻辑中实现布尔函数 Y = A • B 或 Y = A(非) + B(非)(非)
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS4G08XP-Q1
- 商品编号
- C42459605
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V；2.3V | |
| 输入低电平(VIL) | 800mV；600mV | |
| 输出高电平(VOH) | 2.4V；2.3V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 7ns@5V | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
