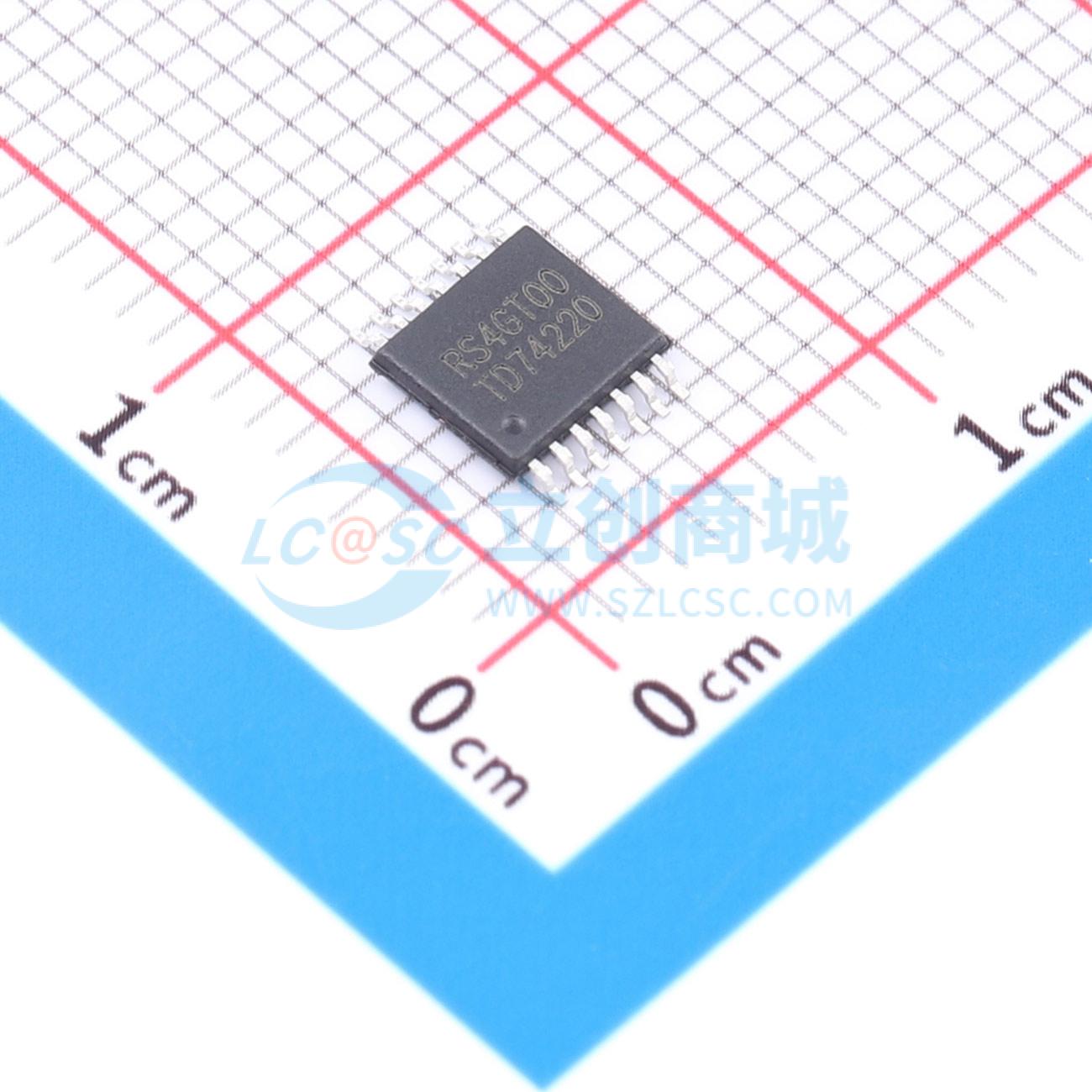

温馨提醒：图片仅供参考，商品以实物为准
RS4GT00XQ
四重2输入正与非门
- 描述
- 设计用于2.0V至5.5V的VCC操作。执行布尔函数Y = A(overline) · B(overline) 或 Y = A(overline) + B(overline) 的正逻辑。该器件针对使用loff的部分掉电应用进行了全面规定。loff电路可禁用输出，防止器件掉电时通过器件产生损坏性电流回流。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS4GT00XQ
- 商品编号
- C42459612
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 550mV；300mV；800mV | |
| 输出高电平(VOH) | 4.8V；1.6V；2.5V；3.8V；4.2V | |
| 输出低电平(VOL) | 450mV；450mV；550mV；550mV；500mV | |
| 传播延迟(tpd) | 4.2ns@3.3V,50pF；8.8ns@2V,30pF；3.2ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
RS4GT00四路2输入正与非门专为2.0V至5.5V VCC工作电压设计。该器件在正逻辑中执行布尔函数Y = A·B（上划线）或Y = A（上划线）+ B（上划线）。该器件针对使用Ioff的部分断电应用进行了全面规定。Ioff电路会禁用输出，防止在器件断电时产生破坏性的电流回流。RS4GT00提供绿色SOP14和TSSOP14封装。其工作环境温度范围为-40°C至+125°C。
商品特性
- 工作电压范围：2.0V至5.5V
- 低功耗：最大1μA
- 工作温度范围：-40°C至+125°C
- 输入兼容TTL电平
- 高输出驱动能力：在Vcc=5.0V时达±32mA
- 微型封装：SOP14，TSSOP14
应用领域
- 主动噪声消除
- 条形码扫描仪
- 血压监测仪
- CPAP呼吸机
- 指纹识别
