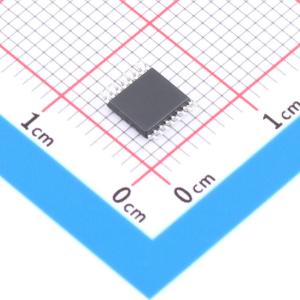

RS4538XTSS16
双可重触发精密单稳态多谐振荡器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款双可重触发/可复位单稳态多谐振荡器。每个多谐振荡器有两个触发/重触发输入（B(overline) 和 A）、一个直接复位输入（R）、两个互补输出（Q 和 Q(overline)），以及两个用于连接外部电容器 Cx 和电阻器 Rx 的引脚（RxCx 和 Cx），以调整 Q 和 Q(overline) 的脉冲宽度。 该器件可由输入脉冲的正沿或负沿触发。未使用的 A 输入应接地，未使用的 B(overline) 输入应连接到 Vcc
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS4538XTSS16
- 商品编号
- C42459599
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单稳态多谐振荡器 | |
| 逻辑类型 | 单稳态 | |
| 工作电压 | 2.3V~6V | |
| 通道数 | 2 | |
| 输入类型 | 施密特触发器 | |
| 静态电流(Iq) | 160uA | |
| 传播延迟(tpd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 可重触发功能；脉冲宽度可调；复位输入；双边沿触发 | |
| 输出类型 | 互补式 |
商品概述
RS4538是一款双路可重触发/可复位的单稳态多谐振荡器。每个多谐振荡器具有两个触发/重触发输入（B（上划线）和A）、一个直接复位输入（R（上划线））、两个互补输出（Q和Q（上划线）），以及两个用于连接外部电容Cx和电阻Rx以调整Q和Q（上划线）输出脉冲宽度的引脚（RxCx和Cx）。该器件可由输入脉冲的上升沿或下降沿触发。未使用的A输入端应接地，未使用的B（上划线）输入端应接VCC。上电时，集成电路会被复位。未使用的复位端和未使用的部分必须进行端接。输出脉冲的持续时间和精度由外部定时元件Cx和Rx决定。输出脉冲宽度（tw）等于0.66 × Rx × Cx。R（上划线）端的低电平会立即终止输出脉冲。触发输入端的施密特触发器作用使电路对较慢的上升和下降时间具有高度耐受性。
商品特性
- 具备可重触发/可复位能力
- 触发和复位传播延迟与Rx和Cx无关
- 支持上升沿和下降沿触发
- 电源电压范围：2.3V至6V
- A和B（上划线）输入端具有施密特触发器
- 提供Q和Q（上划线）缓冲输出
- 闩锁性能超过JESD 78 Class I Level A规定的100mA
- 扩展温度范围：-40°C至+125°C
- 微型封装：SOP16，TSSOP16
应用领域
- 蓝光播放器和家庭影院
- 台式电脑或笔记本电脑
- 嵌入式个人电脑
- 全球定位系统：个人导航设备
- 个人数字助理
- 服务器电源
- 固态硬盘：客户端与企业级
- 视频分析服务器
- 无线耳机、键盘和鼠标
