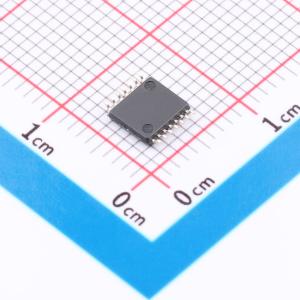

温馨提醒：图片仅供参考，商品以实物为准
RS3G11XQ-Q1
三3输入正与门
- 描述
- 设计用于1.65V至5.5V VCC操作。包含三个与门，在正逻辑中执行布尔函数Y = A • B • C或Y = A(overline) + B(overline) + C(overline)。针对使用loff的部分掉电应用进行了全面规定。loff电路可禁用输出，防止设备掉电时电流回流造成损坏。采用绿色TSSOP14封装，工作环境温度范围为 -40°C至 +125°C。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS3G11XQ-Q1
- 商品编号
- C42459597
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 3 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.3V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 10ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
该器件是一款三路三输入正与门，设计用于1.65V至5.5V的VCC工作电压。它包含三个与门，执行布尔函数Y = A · B · C或Y = A̅ + B̅ + C̅（正逻辑）。该器件针对使用Ioff的部分断电应用进行了全面规定。Ioff电路会禁用输出，防止在器件断电时产生破坏性的电流回流。该器件采用绿色TSSOP14封装，工作环境温度范围为-40°C至+125°C。
商品特性
- 符合汽车应用资格，通过AEC-Q100 Grade 1认证
- 工作电压范围：1.65V至5.5V
- 低功耗：最大1μA
- 工作温度范围：-40°C至+125°C
- 输入可接受高达5.5V的电压
- 高输出驱动能力：在VCC = 3.0V时可达±24mA
- 微型封装：TSSOP14
应用领域
- 车身控制模块
- 电池管理系统
- 暖通空调控制模块
