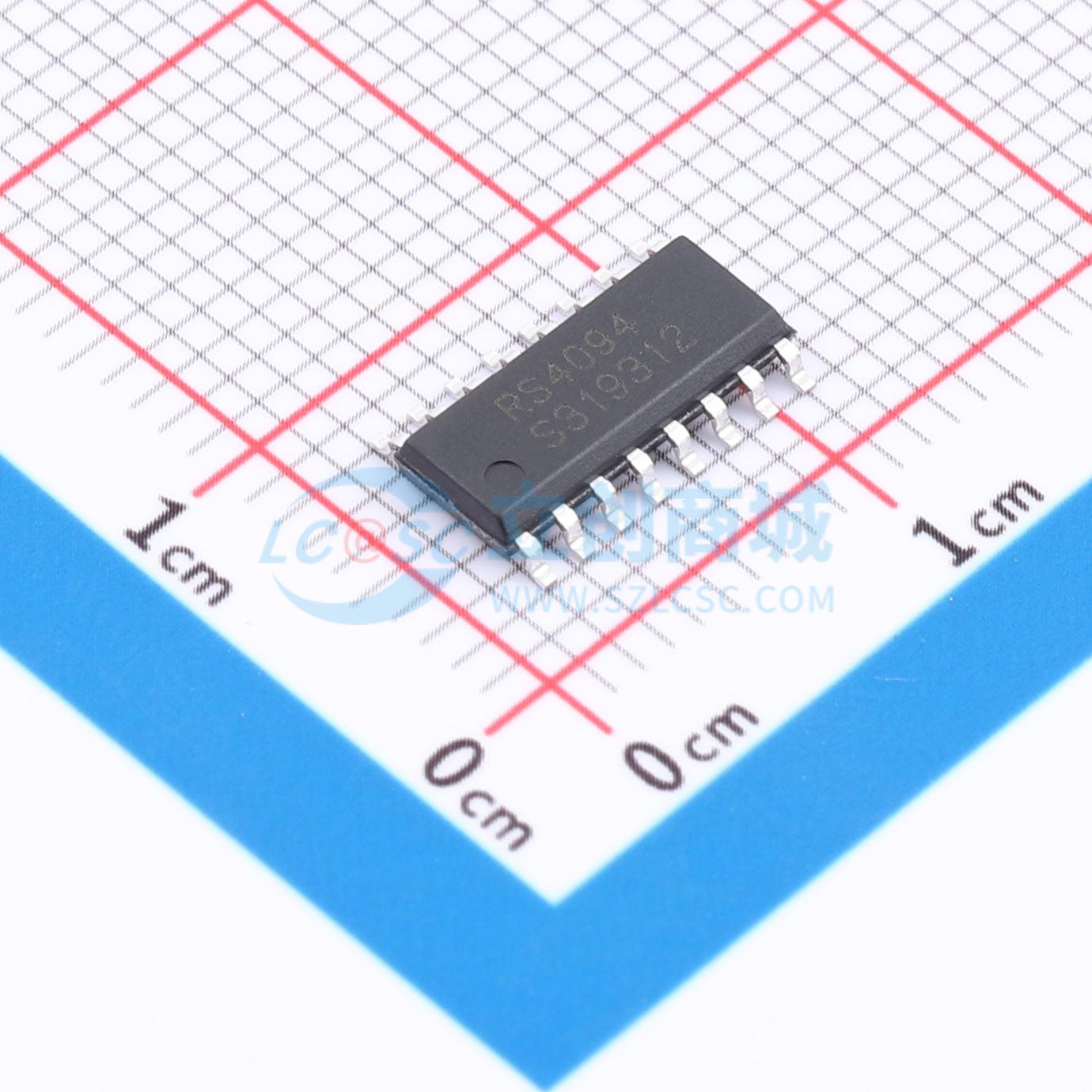

RS4094XS16实物图

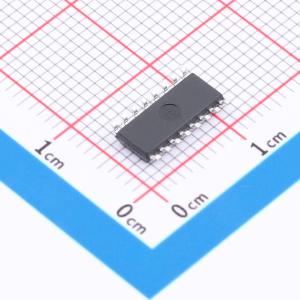

  • RS4094XS16商品缩略图

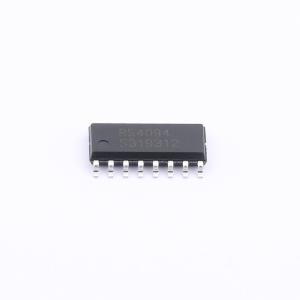

  • RS4094XS16商品缩略图

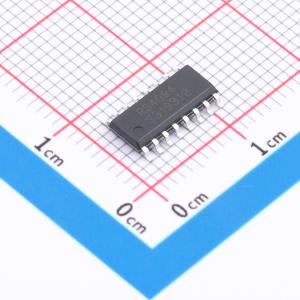

  • RS4094XS16商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

RS4094XS16

8位串行输入/串行或并行输出移位寄存器

描述
是一个8位串行输入/串行或并行输出的移位寄存器,带有存储寄存器和三态输出。移位寄存器和存储寄存器都有独立的时钟。该器件具有一个串行输入 (D) 和两个串行输出 (QS1 和 QS2),以实现级联。数据在CP输入的低到高转换时移位
品牌名称
RUNIC(润石)
商品型号
RS4094XS16
商品编号
C42459598
商品封装
SOP-16​
包装方式
编带
商品毛重
0.284克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至串行或并行
工作电压2V~5.5V
时钟频率(fc)35MHz
输出类型三态
属性参数值
系列4000系列
工作温度-40℃~+125℃
传播延迟(tpd)30ns@2V,50pF
输出电流25mA
功能特性输出使能

商品概述

RS4094是一款8位串行输入/串行或并行输出移位寄存器,配备存储寄存器和三态输出。移位寄存器和存储寄存器各自拥有独立的时钟。该器件具备一个串行输入(D)和两个串行输出(QS1和QS2),支持级联应用。数据在CP输入的低电平到高电平转换时进行移位。在CP输入的低电平到高电平转换时,数据可在QS1端获取,以便在时钟边沿较快时实现级联。在CP输入的下一个高电平到低电平转换时,相同的数据可在QS2端获取,以便在时钟边沿较慢时实现级联。当STR输入为高电平时,移位寄存器中的数据被传输到存储寄存器。只要输出使能输入(OE)为高电平,存储寄存器中的数据就会出现在输出端。OE输入为低电平时,输出呈现高阻抗关断状态。OE输入的操作不影响寄存器状态。该器件采用绿色SOP16封装,工作环境温度范围为-40℃到+125℃。

商品特性

  • 提供分别同步于时钟上升沿和下降沿的独立串行输出,用于级联
  • 工作电压范围:2V至5.5V
  • 低功耗:最大80μA
  • 低输入电流:最大1μA
  • 工作温度范围:-40℃至+125℃
  • 均衡的传播延迟和转换时间
  • 微型封装:SOP16

应用领域

  • 串行到并行数据转换
  • 远程控制保持寄存器
