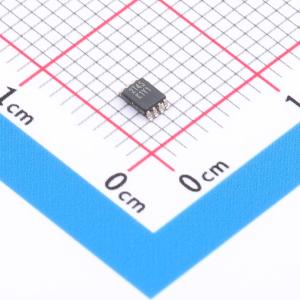

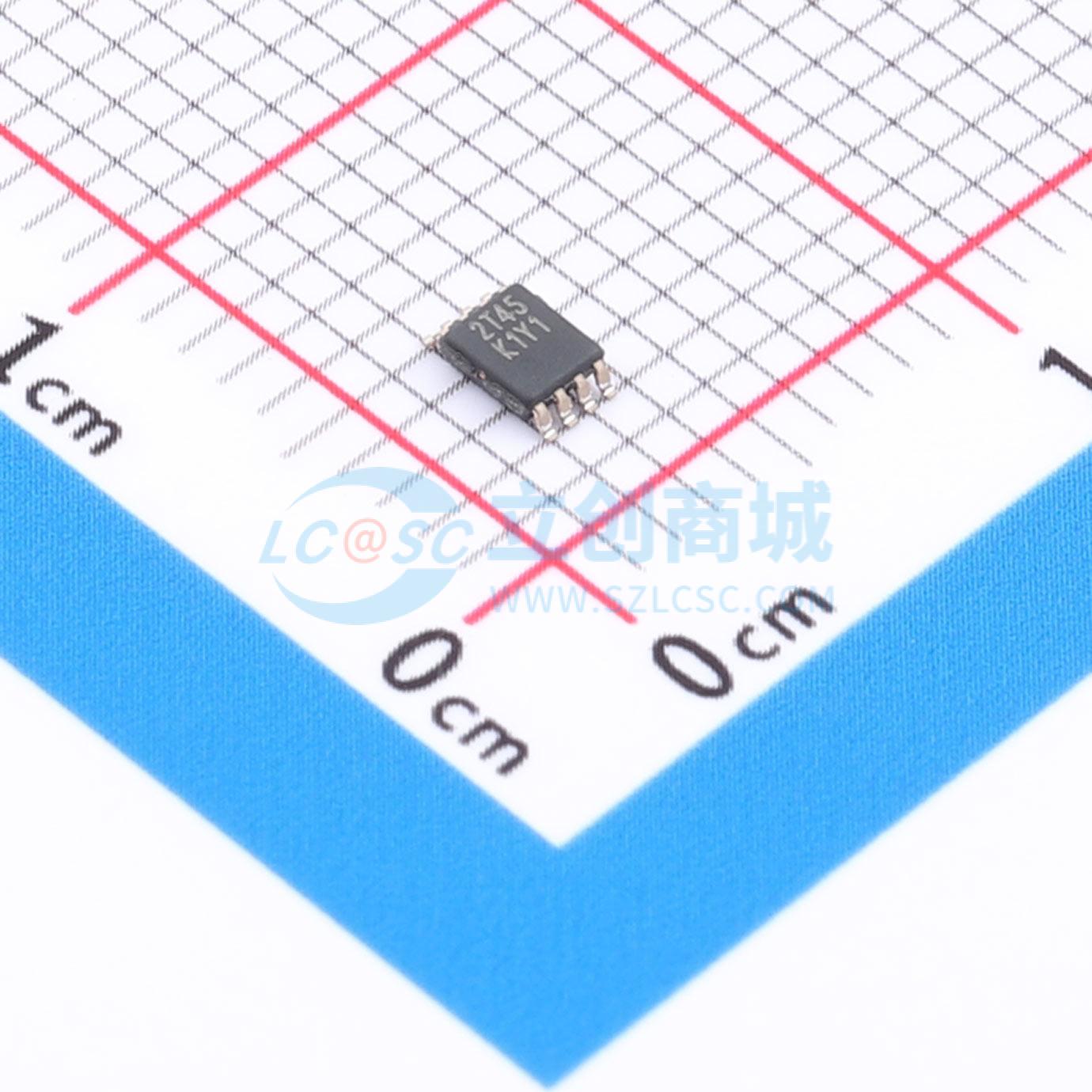

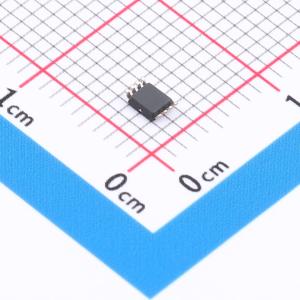

温馨提醒：图片仅供参考，商品以实物为准

RS2T45XVS8-Q1

2位双电源总线收发器，具备可配置电压转换和三态输出，适用于汽车应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RUNIC(润石)
商品型号: RS2T45XVS8-Q1
商品编号: C42459561
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

RS2T45-Q1是一款2位非反相总线收发器，采用两个独立可配置的电源轨。A端口和DIR引脚设计为跟踪VCCA电源，支持1.65V至5.5V的工作电压；B端口设计为跟踪VCCB电源，同样支持1.65V至5.5V的工作电压。这使得该器件能够在1.8V、2.5V、3.3V和5V电压节点之间实现通用的低压双向电平转换。RS2T45-Q1专为两个数据总线之间的异步通信而设计。方向控制输入的逻辑电平决定激活B端口输出还是A端口输出。当B端口输出被激活时，器件将数据从A总线传输到B总线；当A端口输出被激活时，则将数据从B总线传输到A总线。A和B端口的输入电路始终处于活动状态，必须施加逻辑高电平或低电平，以防止过大的ICC和ICCZ电流。RS2T45-Q1采用环保的VSSOP8封装，工作环境温度范围为-40°C至+125°C。

商品特性

符合汽车应用认证
AEC-Q100 1级认证
控制输入阈值参考VCCA电压
电源电压范围：VCCA与VCCB：1.65V至5.5V
VCC隔离：任一VCC处于GND时，两个端口均处于高阻态
低功耗，最大4μA
输出驱动能力高达±24mA@3.0V
无需电源时序控制：VCCA或VCCB均可优先上电
IOFF：支持部分掉电模式操作
扩展温度范围：-40°C至+125°C

应用领域

汽车信息娱乐系统
高级驾驶辅助系统
远程信息处理
导航系统
仪表组

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	1
	每个元件位数	2
	通道类型	双向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	RS2T45-Q1
	工作温度	-40℃~+125℃
	静态电流(Iq)	5uA
	传播延迟(tpd)	-
	功能特性	掉电隔离；电平转换
